CATOFF XOT

CATOFF XOT Master Channel

ОПИСАНИЕ:

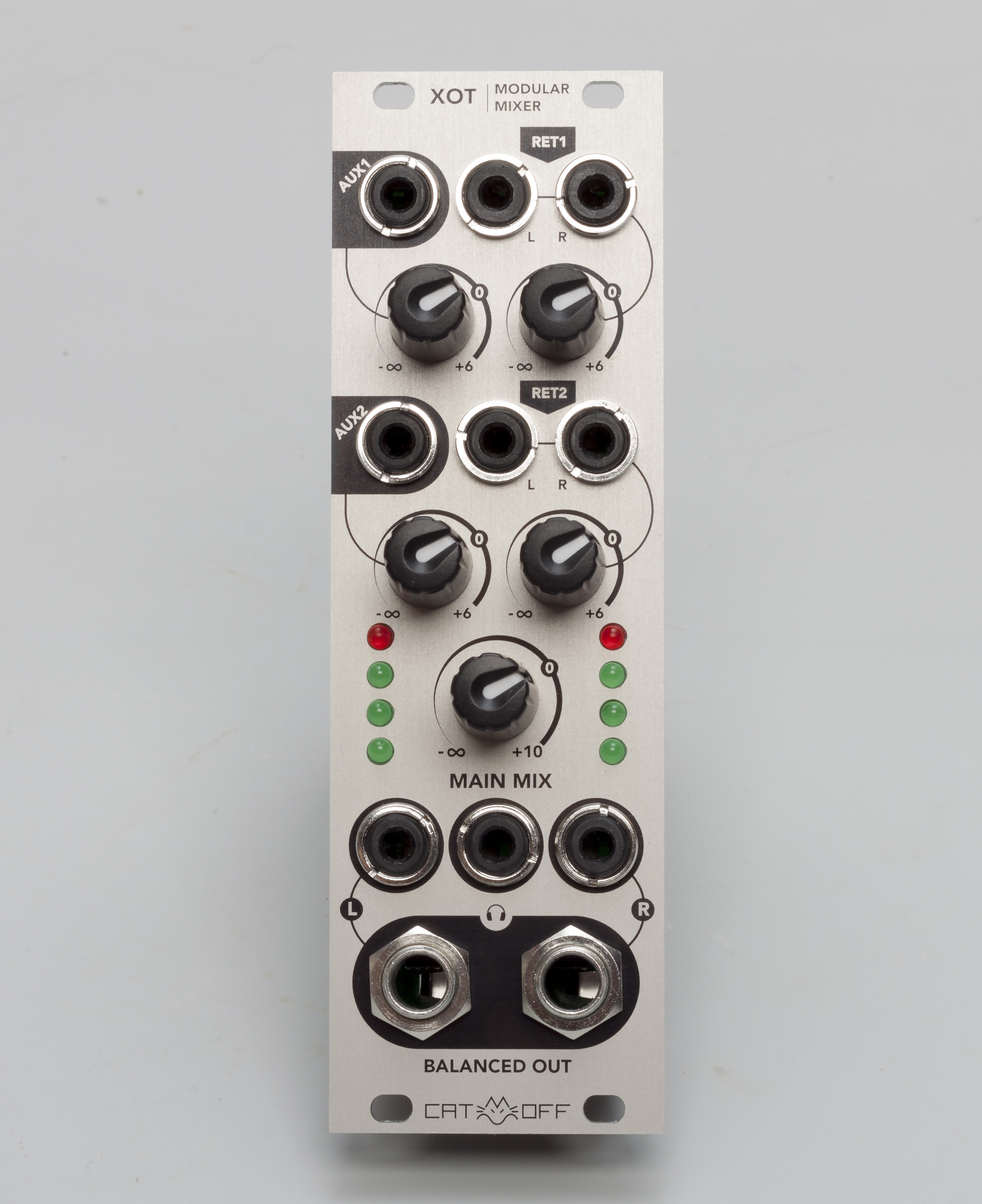

XOT это главный модуль микшерной системы CATOFF MIX, которым завершается вся конструкция. Объединяя аудио-сигналы с модулей входных каналов XIN, он управляет общим уровнем громкости, питает все подключенные к нему модули XIN и с него регулируются уровни посылов и возвратов на обеих шинах AUX. К нему можно подключать наушники, усилитель, рекордер, внешние эффекты или системы мониторинга. Три различных варианта выходных разъемов перекрывают большую часть пользовательских потребностей и избавляет музыканта от необходимости использования переходников и дополнительных модулей для вывода конечного микса наружу, будь то концертная усилительная система или студийные наушники.

Использование модуля XOT отдельно без модулей XIN не имеет никакого смысла, необходим хотя бы один и более модулей CATOFF XIN. Данный модуль предлагается так же в составе готовых сборок Complete Set

СПЕЦИФИКАЦИИ:

- Частотный диапазон прохождении сигнала на любой выход: от 20 Гц до 20 кГц с неравномерностью АЧХ +/-0.5dB

- Коэффициент гармонических искажений THD в полосе частот 20 Гц–20 кГц при уровне сигнала +4 dBu на нагрузке 10kΩ: не более 0.007%

- Сопротивления:

Вход AUX Ret: 10kΩ

Выход AUX Send: 120Ω

Небалансный выход: 120Ω

Балансный выход: 120Ω

Выход на наушники: 100Ω

- Максимальные уровни входных/выходных сигналов:

Вход AUX Ret: +22dBu

Выход AUX Send: +18dBu

Линейный небалансный выход: +18dBu

Балансный выход: +18dBu

Выход для наушников (с сопротивлением 100Ω): +12dBu (200mW)

- Светодиодный 4-сегментный индикатор уровня выходного сигнала:

красный: +16dBu (перегруз), зеленые: 0dBu / -10dBu / -20dBu

- Потребляемый ток +12В: 50мА / -12В: 50мА / +5В: 0мА (не используется)

- Ширина модуля: 8HP

- Глубина: 35 мм (от нижней плоскости лицевой панели до тыльной части печатной платы, включая разъем питания)

- Материал лицевой панели: анодированный алюминий толщиной 2 мм
