Doepfer A-135-4A/B VC Performance Mixer (A+B)

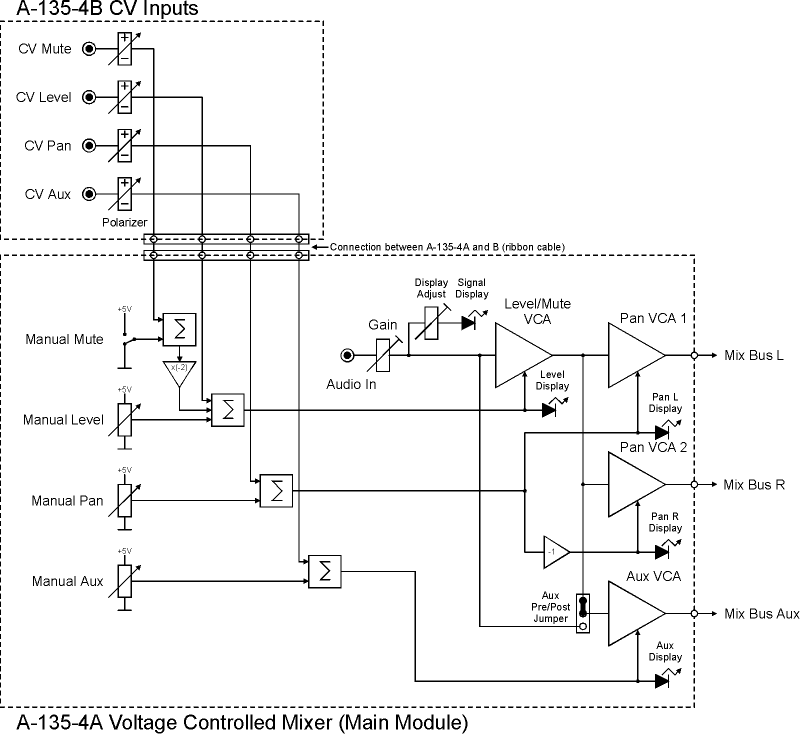

A-135-4A является основным модулем в серии A-135. Он очень похож на модуль A-138p, но с поддержкой CV для всех параметров (кроме усиления). Кроме того, передние панели A-135-4A и A-138p очень похожи. Единственное отличие - это дополнительные светодиоды, которые используются для отображения величин всех контролируемых напряжением параметров. Это необходимо, т.к. позиции регуляторов не всегда соответствуют результирующему значению параметра, поскольку он изменяется как вручную, так и с помощью CV (через модуль A-135-4B). A-135-4A содержит четыре высококачественных усилителя (VCA) на каждый канал: один для основного уровня, два для панорамы влево / вправо и один для AUX. Шкалы управляющего напряжения для всех параметров являются линейными. Всего в модуле используются 16 высококачественных VCA на базе чипов CEM3381.

A-135-4B используется для маршрутизации 16 внешних управляющих напряжений на основной модуль A-135-4A. Эти управляющие напряжения доступны для каждого канала:

• Level (main loudness)
• Panorama
• Aux
• Mute

A-135-4A и A-135-4B подключаются между собой внутри через 20-контактный шлейф. Модули A-135-4A и A-135-4B доступны только в качестве комбо модуля, поскольку единственная работа каждого модуля не имеет смысла!
