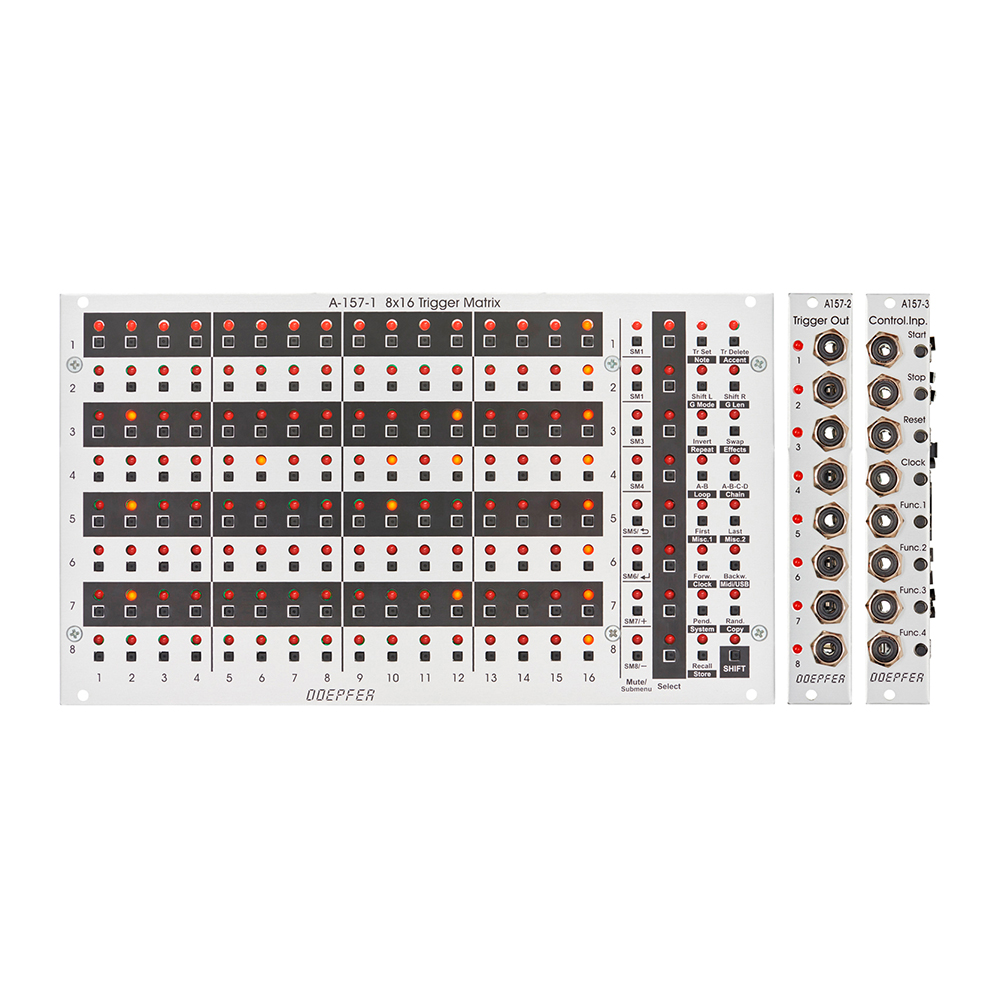

Doepfer A-157 Trigger Sequencer (Module Set -1/2/3)

Система содержит три модуля:

• A-157-1: 8 x 16 светодиодная / кнопочная матрица
• A-157-2: Модуль выходов триггеров
• A-157-3: Модуль управляющих входов

Светодиодный / кнопочный матричный модуль A-157-1 является ядром системы и используется для установки или сброса событий триггеров на 16 шагах каждой из 8 строк. Кроме того, кнопки и светодиоды матрицы используются для других функций (например, установка первого и последнего шага или вызова пресетов).

Модуль Trigger Output A-157-2 выводит 8 триггерных сигналов и имеет светодиодный индикатор для каждого выхода.

Модуль управляющих входов A-157-3 имеет ручное управление и триггерные входы, служащие для запуска, остановки, сброса и синхронизации секвенсора. Кроме того, доступны четыре входа, которые будут использоваться в будущих версиях прошивки и будут служить для управления специальными функциями, например смещение строки влево или вправо с помощью внешнего сигнала.

Ширина: A-157-1: 44 TE/HP (223.2 mm) / A-157-2: 4 TE/HP (20.0 mm) /  A-157-3 mm: 4 TE/ HP ( 20.0 mm)
Глубина: A-157-1: 40 mm, A-157-2: 35 mm, A-157-3: 45 mm
Питание (A-157-1/2/3): +12V: 350 mA (если все светодиоды горят), 80 mA (при всех выключенных светодиодах), -12V: 20 mA
