Rebel Technology Mix 01 Eurorack модулиКупить Eurorack модули Rebel Technology Mix 01Rebel Technology Mix 01 Eurorack модули

Rebel Technology Mix 01

Рейтинг: 5/5
ПроизводительRebel Technology
Доступность:на заказ
Артикул:582222
Специальная цена:
14070 Р
Обычная цена:
16172 Р
Вы экономите:
-2102 Р
*еще -3% в корзине при оплате наличными или переводом
Rebel Technology Mix 01 Eurorack модули Rebel Technology Mix 01 Вы можете купить по выгодной цене в наших музыкальных магазинах в Москве и Санкт-Петербурге, интернет-магазин, доставка по России.
Этот товар поставляется на заказ. Уточним доступность или предложим замену!

Описание



Описание на русском

Mix 01 - это расширяемый матричный микшер на 4 входа/2 выхода со специальным стереовыходом для наушников. Он обеспечивает кристально чистый, прозрачный звук, а также точное микширование управляющих напряжений.

Аналоговая шина
Mix 01 имеет новую аналоговую шину Rebel Technology, позволяющую соединять совместимые модули без дополнительных подключений. Два или более модуля Mix 01 могут быть объединены для создания матрицы с большим количеством входов и выходов. Также могут быть добавлены симметричные входы и выходы для монтажа на передней панели или встраивания в модульный корпус.

Чтобы посмотреть наше демонстрационное видео Mix 01, щелкните здесь.

Описание

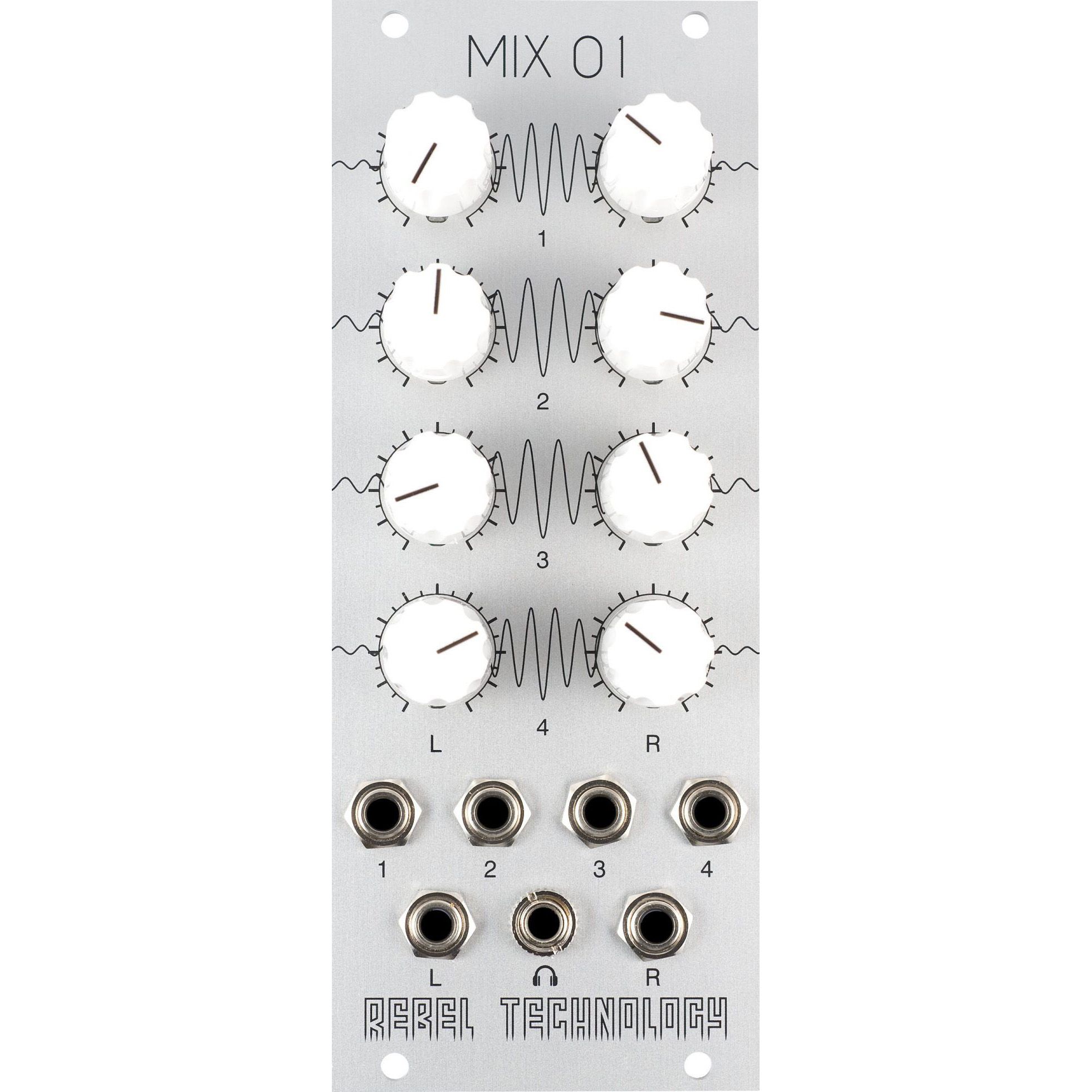

Элементы управления
Ручки устанавливают уровень каждого входа на каждом выходе. Верхняя левая ручка устанавливает уровень первого входа, идущего к левому выходному каналу. Верхняя правая ручка устанавливает тот же вход для правого выходного канала. Во второй строке устанавливаются уровни входа два и т. Д.

Разъемы
Первый ряд разъемов - это входы для каналов с 1 по 4. Во второй строке находятся два выходных канала по отдельности. моно разъемы слева и справа соответственно. Вдобавок посередине находится разъем для стереонаушников с линейным выходом.

Шина
На задней панели модуля есть четыре соединительных разъема. Два 5-контактных разъема соединяют входные каналы и нормированные входы. Два 3-контактных разъема соединяют суммирующую шину и нормированные выходы.
Нормализация означает, что соединение может быть выполнено между двумя модулями, когда в нормальное гнездо ничего не вставлено. Вставка штекера в разъем нарушает нормальное соединение.
Подключение входной шины двух модулей Mix 01 создает матрицу 4 входа/4 выхода. Подключение выходной шины создает матрицу с 8 входами и 2 выходами. И входная, и выходная шина могут быть подключены одновременно, чтобы создать множество возможностей маршрутизации: 4/4, 8/2 или любую комбинацию входов и выходов, допускаемую функцией нормализации разъемов. При подключении к одной и той же входной и выходной шине модули все еще можно использовать независимо.

Уровни
По умолчанию Mix 01 имеет регуляторы звукового конуса. При полном повороте по часовой стрелке выходной уровень составляет +6 дБ, усиление 2x. Единичное усиление находится в положении «3 часа», а бесконечное затухание - в крайнем положении против часовой стрелки.
При необходимости можно настроить линейный конус, отрезав припаянные перемычки на задней стороне модуля.

Выходы
Левый и правый моно выходы обеспечивают связку уровней Eurorack по постоянному току. Эти выходы подходят для микширования как аудио, так и управляющего напряжения.
Выход на наушники ослаблен до линейного уровня и подходит для подключения наушников или использования в качестве линейного стереовыхода. Он подключен по переменному току и безопасен для подключения к микшерам и аудио интерфейсам. Обратите внимание, что при сильном входном сигнале и полном усилении микшера возможно превышение нормальных линейных уровней, поэтому будьте осторожны, чтобы всегда поддерживать комфортные и безопасные уровни прослушивания на выходах.

Технические характеристики

Размеры

  • Ширина: 10HP/50,50 мм
  • Высота: 3U/128,50 мм
  • Глубина: 20 мм
  • Вес: 140 г

Питание

  • 16-контактный Doepfer/Eurorack
  • предохранитель PTC и диодная защита
  • +12 В: <30 мА
  • -12 В: <30 мА

Импеданс

  • Выходы: <= 1 кОм
  • Входы:> = 100 кОм
Открытое оборудование


Mix 01 - это открытое оборудование, опубликованное под лицензией Gnu GPL.

Схемы и спецификации общедоступны на GitHub.
Присылайте нам свои патчи в виде запросов на вытягивание и отчетов об ошибках в виде проблем на GitHub.

Mix 01 is an extensible 4 in / 2 out matrix mixer with dedicated stereo headphone output. It delivers crystal clear, transparent audio as well as precise control voltage mixing.

Analogue Bus
Mix 01 features the new Rebel Technology analogue bus, allowing compatible modules to be interconnected without additional patching. Two or more Mix 01 modules can be combined to create a matrix with more inputs and outputs. Balanced inputs and outputs can also be added, either for front panel mounting or built in to the modular case.

To watch our Mix 01 demo video click here.

Description

Controls
The knobs set the level of each input at each output. The top left knob sets the level of the first input going to the left output channel. The top right knob sets the same input at the right output channel. The second row sets the levels of input two, and so on.

Jacks
The first row of jacks are the inputs for channels 1 to 4. The second row has the two output channels on individual mono jacks to the left and right respectively. In addition there is a stereo headphone jack in the middle with line level output.

Bus
On the back of the module there are four interconnect headers. Two 5-pin headers connect the input channels and normalled inputs. Two 3-pin headers connect the summing bus and normalled outputs.
Normalling means that a connection can be made between two modules when nothing is inserted into the normalled jack. Inserting a plug into the jack breaks the normalled connection.
Connecting the input bus of two Mix 01 modules creates a 4 in / 4 out matrix. Connecting the output bus creates an 8 in / 2 out matrix. Both the input and output bus can be connected simultaneously to create many routing possibilities: 4/4, 8/2 or any combination of inputs and outputs allowed by the normalling function of the jacks. The modules can still be used independently while connected to the same input and output bus.

Levels
By default the Mix 01 has audio taper knobs. At fully clockwise, the output level is +6dB, 2x gain. Unity gain is at 3 o’clock, and infinite attenuation at the fully anti-clockwise position.
If required, linear taper can be configured by cutting the solder jumpers on the back of the module.

Outputs
The left and right mono outputs provide DC coupled Eurorack levels. These outputs are suitable for both audio and control voltage mixing.
The headphone output is attenuated to line level, and suitable for connecting headphones or for use as a stereo line out. It is AC coupled and safe to plug into mixers and audio interfaces. Note that with a strong input signal and full mixer gain it is possible to exceed normal line levels, so please beware to keep the outputs at comfortable and safe listening levels at all times.

Specifications

Dimensions

  • Width: 10HP / 50.50mm
  • Height: 3U / 128.50mm
  • Depth: 20mm
  • Weight: 140g

Power

  • 16-pin Doepfer/Eurorack
  • PTC fuse and diode protected
  • +12v: < 30mA
  • -12v: < 30mA

Impedance

  • Outputs: <= 1k Ohm
  • Inputs: >= 100k Ohm
Open Hardware


Mix 01 is Open Hardware, published under the Gnu GPL.

The schematics and BOM are publicly available on GitHub.
Please send your patches to us as pull requests and bug reports as issues on GitHub.
