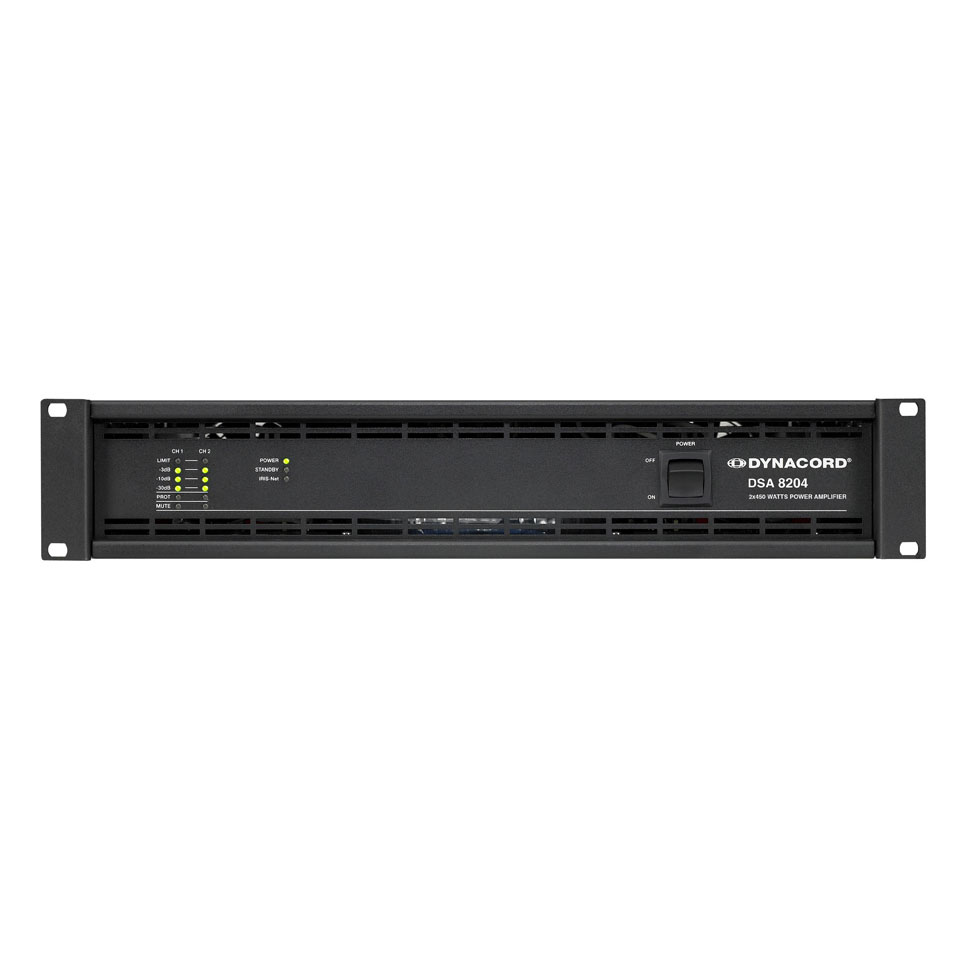

Dynacord DSA 8204

Цифровые двухканальные усилители серии DSA представляют собой экономичное решение для стационарных инсталляций.

Компания DYNACORD разработала усилители серии DSA с учетом универсальности их применения в стационарных инсталляций при конкурентноспособных ценах. При стабильно высоких показателях выходной мощности и фактора эффективности новые усилители станут идеальным выбором типичных стационарных инсталляций.

Они имеют защиту от перегрева, короткого замыкания и перенапряжения на выходе. Оконечные транзисторы защищены от паразитной обратной связи с помощью защитной цепи с обратной ЭДС. Плавный старт обеспечивается с помощью реле, задерживающим подачу сигнала на выходы усилителя. Ограничитель по току предотвращает выход предохранителей из строя во время включения. Мощные аудиопроцессоры непрерывно отслеживают входные и выходные сигналы. В случае обнаружения любой нелинейности процессоры посылают управляющие сигналы лимитерам, которые динамически снижают входное усиление усилителя мощности.

Регуляторы громкости на задней панели и контрольные светодиодные индикаторы наличия питания, срабатывания защиты и уровня сигнала на передней панели обеспечивают удобное управление и контроль за работой усилителя.
Переключаемые обрезные фильтры (HPF) (50 Гц, 18 дБ/окт) можно использовать для подавления низкочастотных сигналов, которые могут привести к насыщению подключенных выходных трансформаторов. Для предотвращения появления земляной петли имеется переключатель, который отключает заземление корпуса от «земли» сигнала.
Через порт POWER REMOTE можно дистанционно управлять работой усилителя, в частности, включать и выключать его. Для более расширенного управления и интеграции в сети IRIS-Net имеется дополнительный модуль дистанционного управления RCM-810.

Сопротивление нагрузки	2 Ом	4 Ом	8 Ом
Макс. вых. мощность в СЧ-диапазоне, КНИ=1%, 1 кГц	650 Вт	450 Вт	270 Вт
Номинальная вых. мощность, КНИ<0,1%, 20 Гц - 20 кГц	-	400 Вт	200 Вт
Макс. вых. мощность на один канал динамический запас, IHF-A	1150 Вт	660 Вт	350 Вт
Макс. вых. мощность на один канал продолжительная, 1 кГц	850 Вт	540 Вт	310 Вт
Макс. вых. мощность в мостовом режиме 1 кГц, КНИ=1%	-	1300 Вт	900 Вт

Макс. среднеквадратичное напряжение КНИ=1%, 1 кГц	55,3 В
Частотный диапазон КНИ=1%, отн. 1 кГц, половинная мощность на 4 Ом	<10 Гц - 30 кГц
Усиление по напряжению на 1 кГц	32 дБ
Чувствительность входа на номинальной выходной мощности на 8 Ом, 1 кГц	+2,2 дБ (1,0 В rms)
КНИ на номинальной выходной мощности MBW=80 кГц, 1 кГц	< 0,03%
IMD-SMPTE, 60 Гц, 7 кГц	< 0,1%
DIM 30, 3.15 кГц, 15 кГц	< 0,05%
Макс. вход. уровень	+ 21 дБ (8,69 В rms)
Взаимопроникновение, на 1 кГц при номинальной выходной мощности	< -80 дБ
АЧХ, отн. 1 кГц	10 Гц - 40 кГц (+/- 1дБ)
Сопротивление входа, активное симметричное	20 кОм
Дэмпинг-фактор, 1 кГц	> 300
Скорость нарастания выходного напряжения	25 В/мкс
Соотн. с./шум усилителя, А-взвешанное	>106 дБ
Выходной шум, А-взвешанное	< -71 дБ
Топология выходного каскада	Класс AB
Параметры электропитания	230 В- 50 Гц...60 Гц
Потребляемая мощность на 1/8 от макс. выходной мощности на 4 Ом	550 Вт
Предохранитель	240 В / 230 В: T10AH
Защита	Аудиолимитеры, защита от перегрева, постоянного напряжения, ВЧ, противо-ЭДС, пиковых токов, токов запуска, задержка при включении
Охлаждение	Сквозное, 3-скоростные вентиляторы
Эксплуатация при температуре	+5 °С…+40 °С
Класс защиты	I
Габариты (ШхВхГ), мм	483 х 88,1 х 421,5
Масса, кг	12,6
Обработка сигнала	отключаемый обрезной НЧ-фильтр / 18 дБ на октаву
Опции	RCM-810 - Модуль дистанционного управления NRS 90250 - 2-полосный кроссовер, встроенный фильтр, 24 дБ, Л/П, 500 Гц NRS 90251 - 2-полосный кроссовер, встроенный фильтр, 24 дБ, Л/П, 800 Гц RMK-15 - Комплект креплений для установки в стандартный шкаф-стойку (рэк)
