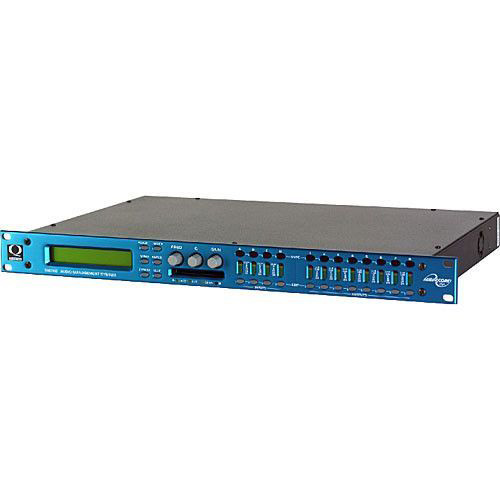

Quested SM748

Quested SM748 - это цифровой кроссовер с четырьмя входами и восемью выходами. Благодаря высокопроизводительным 24-битным цифровым преобразователям и цифровой обработке сигналов - устройство может захватывать и выводить программный материал с высокой степенью точности. Преобразователи работают на частоте 96 кГц, что обеспечивает пропускную способность более 30 кГц и динамический диапазон, превышающий 116 дБ.

• Цифровой кроссовер с четырьмя входами и восемью выходами, который можно настроить в нескольких режимах работы
• 24-разрядные преобразователи с тактовой частотой 96 кГц для первоклассного качества звука
• 8 секций параметрического эквалайзера на вход
• 9 секций параметрического эквалайзера на выход
• Фильтр высоких и низких частот
• AES / EBU - цифровые входы и выходы

Входы: 2/4 электронно-балансные
Сопротивление: > 10 кОм
CMRR (50 Гц – 10 кГц): > 65 дБ

Выходы: 4/6/8 электронно-балансные
Исходное сопротивление: < 60 Ом
Мин. нагрузка: 600 Ом
Макс. уровень: +20 дБм на 600 Ом

Частотный диапазон (±? дБ): 20 Гц – 20 кГц; (-3 дБ): 32 кГц
Динамический диапазон (20 Гц – 20 кГц, невзвеш.): > 116 дБ
Искажения (1 кГц, +18 дБм): < 0,02%
Максимальная задержка: 650 мс
Шаг: 0,3 мкс
Входной диапазон: +6 – -40 дБ с шагом 0,1 дБ
Выходной диапазон: +15 – -40 дБ с шагом 0,1 дБ + mute

Параметрическая эквализация: 8 полос на входах, 9 полос на выходах
Диапазон фильтров: + 15 – -30 дБ с шагом 0,1 дБ
Частотный диапазон: 19,7 Гц – 32 кГц с шагом 1/36 октавы (368 позиций)
Q/ширина полос: 0,4 – 128 / 2,5 – 0,008 (секции переключаются на фильтр типа «полка»)
Низкие частоты: 19,2 Гц – 1 кГц
Высокие частоты: 1 – 32 кГц
Диапазон «полки»: ±15 дБ с шагом 0,1 дБ

ВЧ и НЧ-фильтры
Фильтры: по одному каждого типа на каждом выходе.
Частотный диапазон ВЧ-фильтра: 10 Гц – 16 кГц с шагом 1/36 октавы.
Частотный диапазон НЧ-фильтра: 35 Гц – 22 кГц с шагом 1/36 октавы.

Лимитер D-Max:
Время атаки: -60 мкс
Время восстановления: Медленно/Умеренно/Быстро

Дисплей: ЖК-экран, 2 строки по 24 символа.

Индикатор входного уровня: 2 по 6 точек, -24 дБ до цифровой перегрузки.

Индикатор выходного уровня: 8 по 6 точек, -24 – +4 дБ в ограничении.

Разъемы
Входы: трехконтактные XLR типа «мама».
Выходы: трехконтактные XLR типа «папа».
External: девятиконтактный разъем DEE (RS232)
RS485: трехконтактный XLR «папа» (выход) трехконтактный XLR «папа» (вход)
Сетевой: трехконтактный IEC

Питание: 60 – 250 В ±15%, 50/60 Гц.
Потребляемая мощность: < 30 Вт.
Вес: 3,3 кг нетто (4,7 кг в упаковке).
Размеры: 1,75"(1U) x 19" x 11,8"
(44 x 482 x 300 мм) без соединительных кабелей.
