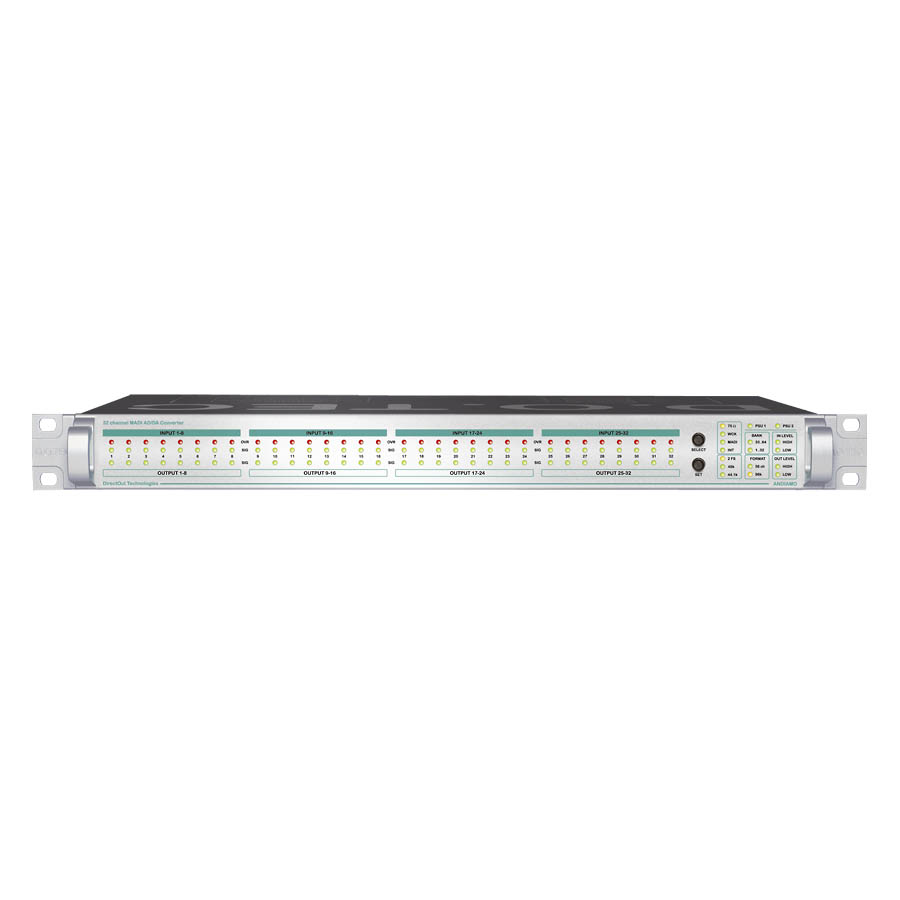

DirectOut Technologies Andiamo

D.O.TEC® ANDIAMO - это АЦ/ЦА преобразователь сигнала в MADI формат и обратно для 32 каналов, обеспечивающий звук превосходного качества. Современное аппаратное обеспечение преобразователя позволяет достичь максимальной надежности при минимальных размерах.

Одновременное преобразование 32 аудиоканалов из аналогового формата в цифровой и из цифрового в аналоговый с помощью прибора высотой всего 1U обеспечивает эффективное использование ценного объема аппаратной рэковой стойки.

Удобный обзор

Для быстрой проверки состояния сигналов (наличие и отсутствие сиг-нала) входных и выходных каналов на передней панели предусмотрены светодиоды, отображающие состояние всех каналов.

Каскадное включение

Функция выбора банков позволяет выбирать обрабатываемые аудиоканалы потока MADI — с 1 по 32 или с 33 по 64. Для преобразования до 64 аудиоканалов используйте каскадное включение двух приборов.

Надежность работы

Благодаря двум источникам питания от разных фаз (схема с резервированием) с входными разъемами и переключателями на задней панели, преобразователь ANDIAMO обеспечивает высочайшую надежность.

Синхронизация

Для синхронизации преобразователя ANDIAMO можно использовать опорный сигнал тактовой частоты (word clock), через вход MADI или внутренний тактовый генератор. Системные синхроимпульсы постоян-но подаются на выход опорного сигнала (word clock).

Технические характеристики

MADI Ports (I/O):	1 x SC-Socket multi/single-mode или 1 x coaxial BNC, 75 &Omega-
Analog (I/O):	8 x DSUB-25 (balanced)
Analog Level (I/O):	Версия "A": +6 dBu / +15 dBu или Версия “B”: +9 dBu / +18 dBu или Версия “C”: +15 dBu / +24 dBu
Секция А/Ц
SNR:	-115,5 dB RMS (20 Hz - 20 kHz) / -118 dB(A)
THD @ -1 dBFS:	-113 dB
Частотный диапазон:	-0,15 dB (10 Hz) / -0,15 dB (20 kHz)
Секция Ц/А
SNR:	-113,5 dB RMS (20 Hz - 20 kHz) / -116,5 dB(A)
THD @ -1 dBFS:	-100 dB(A)
Частотный диапазон:	-0,5 dB (10 Hz) / -0,15 dB (20 kHz)
Word clock (I/O):	coaxial BNC (75 ? termination switchable)
Сервис:	USB 2.0 для обновления (Windows PC)
Поддерживаемые частоты дискретизации:	44.1, 48, 88.2, 96 kHz (+/- 12,5%)
MADI Formats (I/O):	48k Frame, 96k Frame, 56/64 channel, S/MUX
Питание:	2 x 84-264 V AC / 47-63 Hz / safety class 1
Габариты (ШхВхГ):	483 мм х 44,5 мм х 254 мм
Вес:	Около 3 кг
