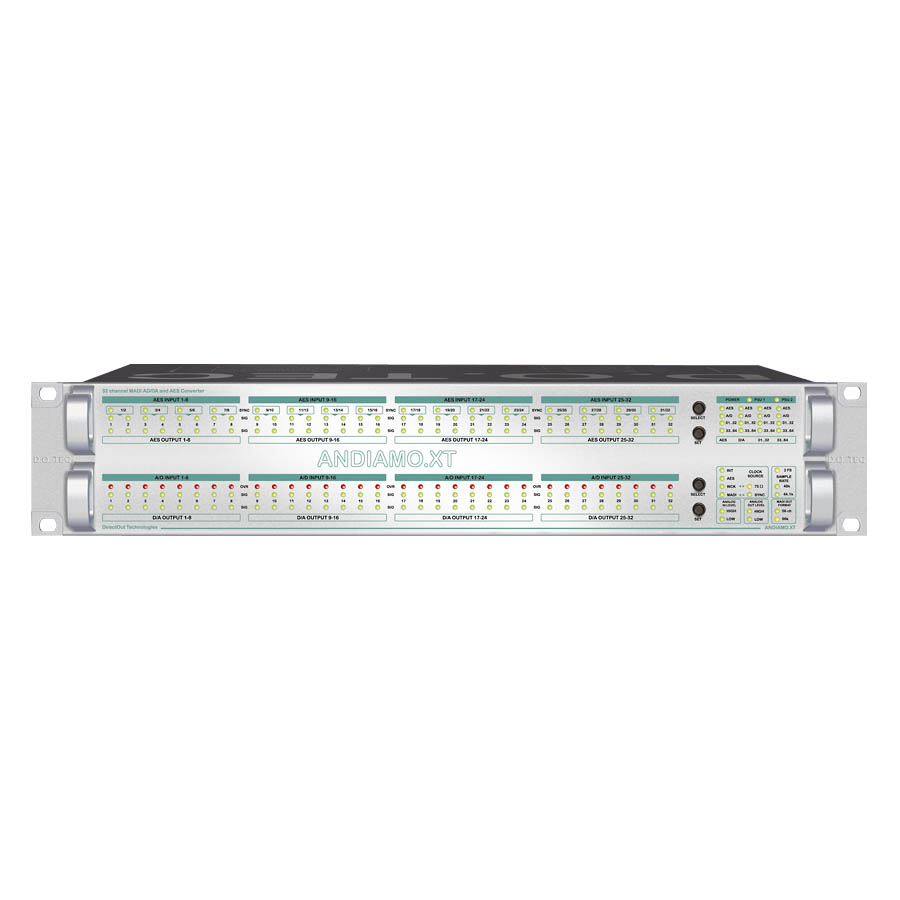

DirectOut Technologies ANDIAMO.XT

D.O.TEC® ANDIAMO.XT - это AES/MADI АЦ/ЦА преобразователь, обеспечивающий превосходное качество звука. Основанный на уникальной конструкции ANDIAMO с высокой степенью интеграции, этот прибор теперь обладает большой гибкостью в работе благодаря добавлению цифровых входов и выходов (AES3).

32 аналоговых и 32 цифровых входа и выхода в устройстве высотой 2U обеспечивают эффективное использование ценного объема аппаратной рэковой стойки.

Удобный обзор

Для быстрой проверки состояния сигналов (наличие и отсутствие сиг-нала) входных и выходных каналов на передней панели предусмотрены светодиоды, отображающие состояние всех каналов.

Параллельное преобразование и каскадное включение

Коммутационная матрица позволяет одновременно преобразовывать аудиосигнал любого входа и подавать его на любой выход (например, аналоговый сигнал - MADI и MADI > AES). Два устройства допускают каскадное включение, это увеличивает число преобразовываемых каналов.

Синхронизация

В качестве источника тактового сигнала можно использовать опорный сигнал тактовой частоты (word clock), вход MADI, вход AES или внутренний тактовый генератор. Системные синхроимпульсы постоянно подаются на выход опорныго сигнала (word clock).

Надежность работы

Благодаря двум источникам питания от разных фаз (схема с резервированием) с входными разъемами и переключателями на задней панели, все приборы D.O.TEC® серии ANDIAMO обеспечивают высочайшую надежность.

Технические характеристики

MADI Port (I/O):	1 x SC-Socket multi/single-mode или 1 x coaxial BNC, 75 &Omega-
Digital (I/O):	4 x DSUB-25 (AES3) 32 x sample rate converter (XT SRC)
Analog (I/O):	8 x DSUB-25 (balanced)
Analog Level (I/O):	Версия "A": +6 dBu / +15 dBu или Версия “B”: +9 dBu / +18 dBu или Версия “C”: +15 dBu / +24 dBu
Секция А/Ц
SNR:	-115,5 dB RMS (20 Hz - 20 kHz) / -118 dB(A)
THD @ -1 dBFS:	-113 dB
Частотный диапазон:	-0,15 dB (10 Hz) / -0,15 dB (20 kHz)
Секция Ц/А
SNR:	-113,5 dB RMS (20 Hz - 20 kHz) / -116,5 dB(A)
THD @ -1 dBFS:	-100 dB(A)
Частотный диапазон:	-0,5 dB (10 Hz) / -0,15 dB (20 kHz)
Word clock (I/O):	coaxial BNC (75 ? termination switchable)
Сервис:	USB 2.0 для обновления (Windows PC)
Поддерживаемые частоты дискретизации:	44.1, 48, 88.2, 96 kHz (+/- 12,5%)
MADI Formats (I/O):	48k Frame, 96k Frame, 56/64 channel, S/MUX
Питание:	2 x 84-264 V AC / 47-63 Hz / safety class 1
Габариты (ШхВхГ):	483 мм х 89 мм х 254 мм
Вес:	Около 4 кг

1 x SC-Socket multi/single-mode или
1 x coaxial BNC, 75 ?
Digital (I/O):
4 x DSUB-25 (AES3)
32 x sample rate converter (XT SRC)
Analog (I/O):
8 x DSUB-25 (balanced)
Analog Level (I/O):
Версия “A”: +6 dBu / +15 dBu или
Версия “B”: +9 dBu / +18 dBu или
Версия “C”: +15 dBu / +24 dBu
Секция А/Ц
SNR:
-115,5 dB RMS (20 Hz - 20 kHz) / -118 dB(A)
THD @ -1 dBFS:
-113 dB
Частотный диапазон:
-0,15 dB (10 Hz) / -0,15 dB (20 kHz)
Секция Ц/А
SNR:
-113,5 dB RMS (20 Hz - 20 kHz) / -116,5 dB(A)
THD @ -1 dBFS:
-100 dB(A)
Частотный диапазон:
-0,5 dB (10 Hz) / -0,15 dB (20 kHz)
Word clock (I/O):
coaxial BNC (75 ? termination switchable)
Сервис:
USB 2.0 для обновления (Windows PC)
Поддерживаемые частоты дискретизации:
44.1, 48, 88.2, 96 kHz (+/- 12,5%)
MADI Formats (I/O):
48k Frame, 96k Frame, 56/64 channel, S/MUX
Питание:
2 x 84-264 V AC / 47-63 Hz / safety class 1
Габариты (ШхВхГ):
483 мм х 89 мм х 254 мм
Вес:
Около 4 кг
