DirectOut Technologies BREAKOUT

D.O.TEC® BREAKOUT представляет собой адаптер, различные модели которого расширяют эксплуатационные возможности серии D.O.TEC® ANDIAMO.

Данный адаптер снабжен разъемами XLR или BNC (на лицевой панели) и DSUB-25 (на задней панели). Звуковые сигналы передаются между передней и задней панелью без обработки.

Компактные размеры и угловые кронштейны способствуют монтажу устройств на обратной стороне ANDIAMO.

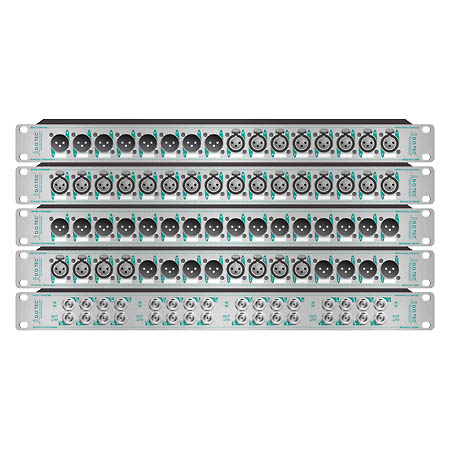

Модель	Адаптация
BREAKOUT.AN8:	аналоговый вход/выход, 8 каналов
BREAKOUT.AN16I:	аналоговый вход, 16 каналов
BREAKOUT.AN16O:	аналоговый выход, 16 каналов
BREAKOUT.AES:	цифровой вход/выход, 8 AES портов (16 каналов)
BREAKOUT.AESid:	цифровой вход/выход, 16 AESid портов (32 канала)

Технические характеристики приборов серии

BREAKOUT.AN8
Фронтальная панель 8 x XLR разъём «папа», 8 x XLR разъём «мама»
Задняя панель 2 x DSUB-25 (распиновка TASCAM)

BREAKOUT.AN16I
Фронтальная панель 16 x XLR разъём «мама»
Задняя панель 2 x DSUB-25 (распиновка TASCAM)

BREAKOUT.AN16O
Фронтальная панель 16 x XLR разъём «папа»
Задняя панель 2 x DSUB-25 (распиновка TASCAM)

BREAKOUT.AES
Фронтальная панель 8 x XLR разъём «папа», 8 x XLR разъём «мама»
Задняя панель 2 x DSUB-25 (распиновка TASCAM)

BREAKOUT.AESid *
Фронтальная панель 16 x BNC разъём (75 Ом)
Задняя панель 4 x DSUB-25 (распиновка TASCAM)


Габариты:

Ширина 483 мм
Высота 44,5 мм (1 HU)
Глубина 65 мм

Вес: около 4 кг

* Сопротивление и уровень адаптированы к конкретному формату.
AES3: 110 Ом, 2-7 Vp-p AES3id: 75 Ом, 1 Vp-p
