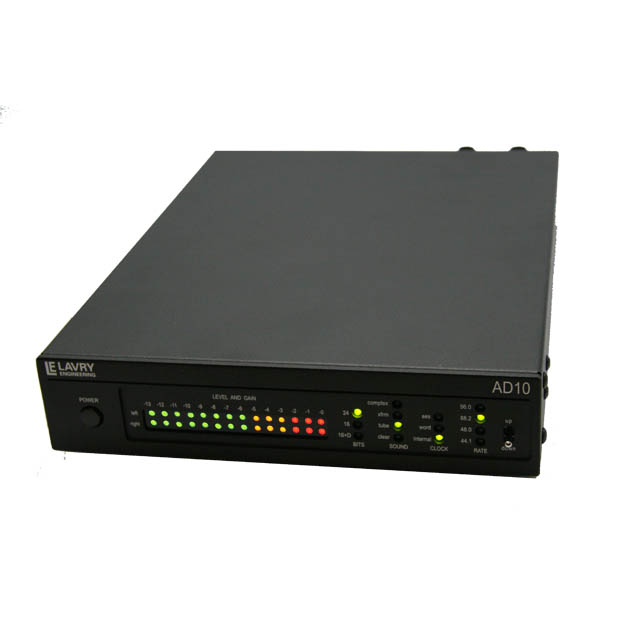

Lavry Engineering AD10

2-канальный аналогово-цифровой преобразователь. Идеальный прибор для применения в широком спектре задач звукозаписи, теле и радиотрансляции.


Технические характеристики

THD+N Коэффиициент нелинейных искаженией +шум (THD+N) при максимальном усилении: менее чем .001% FS
(Условия теста: 20 Гц - 20 кГц, -3dBFS синосоида, 22-22 кГц BW, 24 бит, внтренняя синхронизация, окраска=чисто, битность=24)

Динамический диапазон: лучше чем 117 дБ (невзвешенный), лучше чем 120 дБ (A-взвешенный)

Максимальный входной уровень достигает "0dB Full Scale" цифрового уровня (аналоговый уровень +0,25 дБ):

Балансный вход XLR:
- При значении усиления 0 дБ: +24 dBu
- При значении усиления 13 дБ: +11 dBu

Небалансный вход XLR:
- При значении усиления 6 дБ: +18 dBu
- При значении усиления 13 дБ: +11 dBu

¼-” вход балансный и небалансный:
- При значении усиления 0 дБ: +11 dBu (+8,8 дБВ)
- При значении усиления 13 дБ: - 2 dBu ( -3,2 дБВ)

Входные разъёмы:

Разъём XLR:
- Балансный аналоговый: Pin 2 неинвертирующий, Pin 3 инвертирующий, Pin 1 экран
- Небалансный аналоговый: Pin 2 неинвертирующий, Pin 3 возврат сигнала, Pin 1 экран

Разъём ?”:
- Балансный аналоговый TRS: Tip неинвертирующий, Ring инвертирующий, Sleeve экран
- Небалансный аналоговый TS: Tip неинвертирующий, Sleeve возврат сигнала и экран

BNC:
- Терминал до 75 Ом для Word Clock или AES подключается с помощью стандартного 75-омного коаксиального кабеля с разъёмами BNC. Терминал может быть настроен пользователем на 110 Ом с помощью внутренних перемычек U11 для подключения сигнала AES с помощью 110-омного кабеля с адаптером BNC.

Цифровые выходы:

Разъём XLR:
- Подключение к AES входам с помощью стандартных 110-омных кабелей XLR/XLR.
- Подключение к коаксиальным входам SPDIF с помощью адаптера XLR/RCA или 75-омного RCA/RCA “SPDIF” кабеля или пользовательского адаптерного кабеля. 75-омный коаксиальный кабель должен быть как можно короче - не более 3 метров- лучше 2 метра, а 1метр - идеально.

Optical:
- Оптический выход подключается к оптическим входам SPDIF с помощью стандартных соединителей Toslink.


Питание: Универсальный вход питания 90-264 В, 40-63 Гц, внутренний плавкий предохранитель 2,5 A






Габариты (ШхГхВ): 203x273*x 44,5 мм
*глубина с учетом выступающих элементов на передней и задней панелях

Вес: 2,27 кг, в упаковке 2,72 кг


Аксессуары:
- В комплекте: Кабель питания, адаптер XLR/RCA, карточка гарантии, руководство пользователя
- Опции: Комплект для монтажа «бок-о-бок» в 19-дюймовый рэк двух приборов серии LavryBlack высотой 1U.
