LONG Quad Filter

Quad Filter - 4-канальный набор обрезных фильтров с широким диапазоном перестройки, переключаемой крутизной среза и регулируемой добротностью.

Каждый из 4 его идентичных каналов имеет:

• перестраиваемый обрезной фильтр низких частот;
• перестраиваемый обрезной фильтр высоких частот;
• переключатель крутизны среза фильтра НЧ;
• переключатель крутизны среза фильтра ВЧ;
• регулятор частоты среза фильтра LO-CUT;
• регулятор частоты среза фильтра HI-CUT;
• регулятор добротности фильтра LO-CUT;
• регулятор добротности фильтра HI-CUT;
• индивидуальный BYPASS фильтра LO-CUT;
• индивидуальный BYPASS фильтра HI-CUT;
• индивидуальную кнопку включения ON для каждого канала;
• светодиодный индикатор включения каждого канала.

В каждом канале имеются два высококачественных малошумящих перестраиваемых фильтра, частоты среза регулируются раздельно и независимо для фильтров среза НЧ и ВЧ.
Также в каждом фильтре предусмотрен регулятор его добротности, позволяющий получать более плавный переход от полосы пропускания сигнала фильтром к обрезаемой области, или же сделать его несколько подчёркнутым, акцентированным.
Перестраиваемый в широком диапазоне (от 20Гц до 1кГц) обрезной фильтр НЧ служит для устранения нежелательных низкочастотных составяляющих сигнала, особенно инфранизких, которые могут иметься в практически любом реальном сигнале.
Перестраиваемый в широком диапазоне (от 1кГц до 40кГц) обрезной фильтр ВЧ служит для устранения нежелательных высокочастотных составяляющих сигнала - например, звуков "железа", почти неизбежно попадающих в микрофоны барабанов.
Основное предназначение обрезных фильтров - звукозапись, где они позволяют сделать звучание каждого инструмента более чистым, свободным от помех. Возможно также получение ряда спецэффектов - очень "высоко" звучащего "железа", духовых и подобных, "телефонного разговора", и т.п.
Возможно также применение всего комплекта фильтров в качестве высококачественного кроссовера.

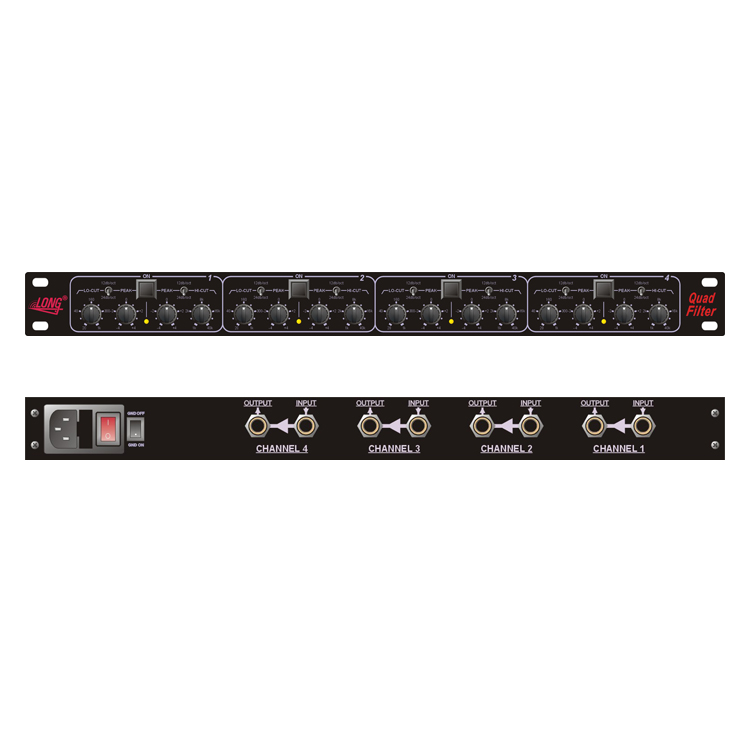

Вся коммутация прибора находится на задней панели, где расположены 4 входных несимметричных гнезда типа JACK и 4 выходных несимметричных гнезда, также типа JACK.
Также на задней панели установлены разъемы подключения сети ко встроенному источнику питания, а также выключатели сети (чтобы не загромождать лицевую панель) и GROUND LIFT.

Основные технические параметры фильтра:

• Диапазон перестройки фильтра LO-CUT - 20Гц...1кГц,
• Диапазон перестройки фильтра HI-CUT - 1кГц...40кГц,
• ТHD при уровне сигнала +4dbu - менее 0,005%,
• по стандарту SMPTE - менее 0,002%,
• по стандарту CCIF - менее 0,001%,
• Отношение сигналшум - не менее 100 дБ
• Максимальный выходной сигнал - не менее +20 dbu.
