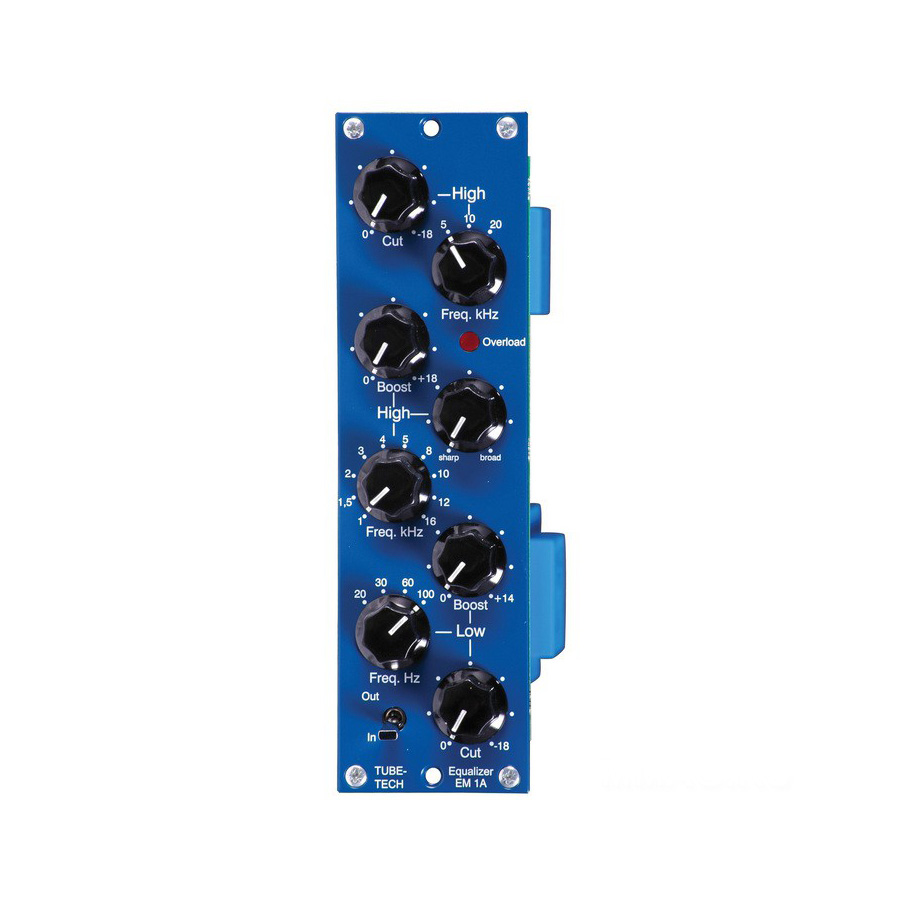

Tube-Tech EM 1A

Пассивный ламповый эквалайзер TUBE-TECH EM1A — это точная копия старейшего классического эквалайзера TUBE-TECH РЕ1С, основанного на Pultec EQP1A.

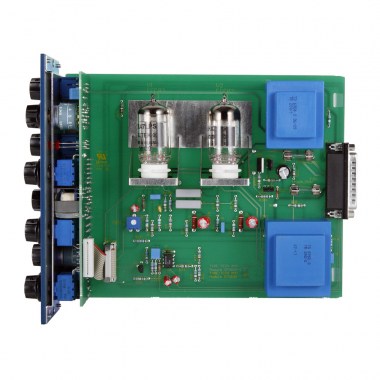

Монтажная плата PE1C уменьшена до размера модуля, но при этом совершенно не изменена! Возможности источников питания серии RM позволяют получить от модуля RM точно такое же звучание, как от устанавливаемой в 19-дюймовый рэк модели. Эквалайзер имеет такие же характеристики, как РЕ1С, и обладает всеми его знаменитыми специальными возможностями. Все детали, в том числе все трансформаторы, абсолютно идентичны тем, которые используются в РЕ1С.

Техническое описание EM1A:

TUBE-TECH EM1A представляет собой пассивный ламповый эквалайзер. Эквалайзер TUBE-TECH EM1A содержит модуль усиления и ослабления низких частот (шельфовый фильтр) и модуль усиления высоких частот (высокочастотной коррекции). Модуль высоких частот имеет регулируемые полосу пропускания и коэффициент ослабления (фильтрации). Для восстановления коэффициента усиления после блока фильтров пассивного типа включен двухтактный ламповый усилитель. Эквалайзер оснащен плавающими балансными входом и выходом. Входной и выходной трансформаторы имеют электростатические экраны между первичной и вторичной обмотками.

Технические характеристики ЕM1A

• Пассивный эквалайзер
• Двухтактный ламповый усилитель
• Четыре канала усиления низких частот: 20, 30, 60 и 100 Гц (от 0 до +14 дБ)
• Четыре канала ослабления низких частот: 20, 30, 60 и 100 Гц (от 0 до –18 дБ)
• 10 каналов усиления высоких частот с регулируемой полосой: 1; 1,5; 2; 3; 4; 5; 8; 10; 12 и 16 кГц (от 0 до +18 дБ для узкой полосы частот, от 0 до +10 для широкой полосы частот)
• Три канала ослабления высоких частот: 5, 10 и 20 кГц (от 0 до –18 дБ)
• Частотный диапазон (по уровню –3 дБ): от 5 Гц до 40 кГц
• Низкий уровень шума: < –85 дБВ при усилении 0 дБ
• Не вносит потери
• Переключатель bypass, не создающий щелчков

Технические характеристики

Сопротивление:
• Вход: 600 Ом
• Выход:

Частотный диапазон, +05/-3 дБ: 5 ц - 40 кГц

Коэффициент нелинейных искажений + шум (THD+N), на 40 Гц:
• 0 dBU: 0,15 %
• +10 dBU: 0,15 %
• Макс. на выходе, +26 dBU:• Макс. на входе, +21 dBU:

Шум, Rg=200 Ом:
• Невзвешенный:• CCIR-468-4:

Перекрестные помехи при 10 кГц:

Усиление: 0 дБ

Лампы:
• ECC 82: 1 шт
• ECC 83: 1 шт

Регулировки и переключатели: HIGH, LOW, IN/OUT

Питание: 14 Вт

Габариты (В х Ш х Г), мм: 176 х 50 х 220

Вес: 1,0 кг, в упаковке 1,2 кг
