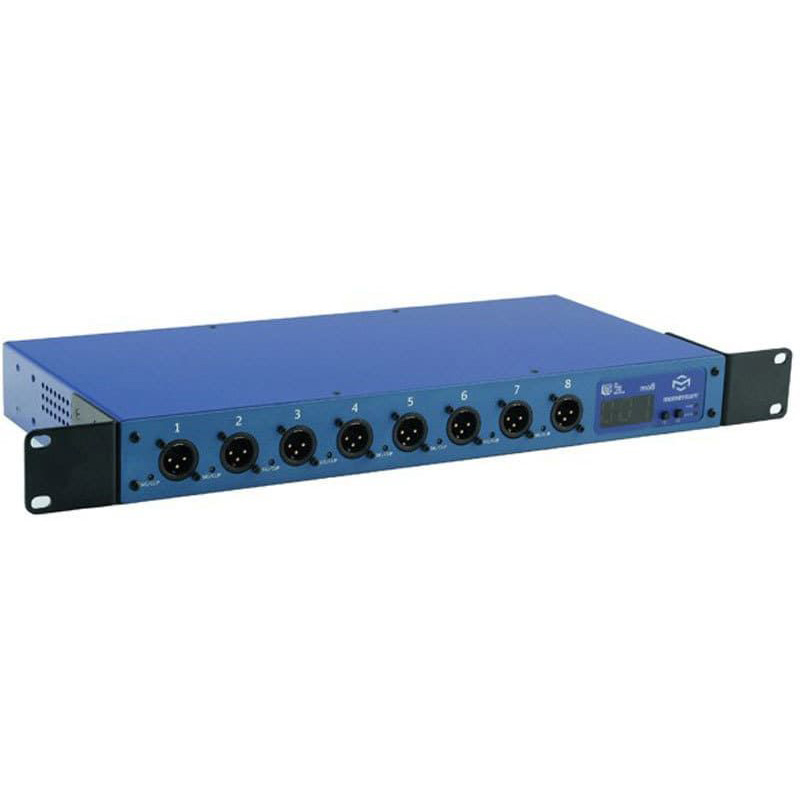

Proco MO8F

Proco MO8F 8-ми канальный модуль аналоговых выходов XLR/1/4" jack. На каждом канале выбор уровня (микрофонный/линейный),фантомное питание и микрофонный предварительный усилитель, 24 бита, 48/96 кГц. 1U, оптоволокно (до 550 метр)

Momentum mo8 является аналоговым выходным компонентом цифровой системы Pro Co. mo8 способен преобразовывать 8 входов из сети Momentum в
аналоговый звук на сбалансированном линейном уровне. Используя Cirrus Logic, цифро-аналоговые преобразователи, аналоговые выходы могут быть размещены в любом месте в сети Momentum. Gigabit Ethernet является стандартом для всех продуктов Momentum и все компоненты поддерживают технологию Power Over Ethernet (PoE), 802.3af
совместимы.

Все функции доступны через переднюю панель, mts - специализированный контроллер с сенсорным экраном, или программное обеспечение ПК.

Имеется полный набор опций, чтобы гарантировать, что Momentum может быть интегрирован в вашу системную конфигурацию.
Он одинаково уместен как в студийной стойке, так и на живой сцене, Momentum mo8 - это второй шаг к созданию вашей системы передачи звука от источников сигнала до акустических систем, разнесенных между собой на большое расстояние..

ОПЦИИ:
- Оптоволоконный интерфейс Ethernet
-Может быть добавлен к любому устройству ввода/вывода Momentum

Разъемы на задней панели
- Опция разъемы "Phoenix" и "DB 25", запараллеленные с разъемами на передней панели
- Может быть добавлена к любому блоку mi8 или mo8/me

Устройства Momentum используют стандартный протокол Ethernet. В связи с этим любой гигабитный коммутатор, соответствующий стандарту IEEE 802.3ab
будет достаточным. Однако мы рекомендуем использовать управляемые коммутаторы для повышения производительности управления и обеспечения
возможность включения резервирования. Momentum также может быть интегрирован в существующие сети здания при условии, что будет обеспечена достаточная пропускная способность, чтобы обеспечить достаточную пропускную способность для Momentum. Кроме того, если другое устройство (компьютер, принтер и т.д.) в сети здания имеет тот же IP-адрес, что и устройство Momentum, это приведет к нестабильной работе.

Устройство ввода Momentum использует полосу пропускания 2,38% при дискретизации 96K и 1,19% при дискретизации 48k.

• Все устройства в сети должны работать на скорости 1000BASE-T или иметь фильтрацию многоадресной рассылки для предотвращения переключения обратной буферизации.
• Расстояние Ethernet не должно превышать 100 метров (CAT6).
• Расстояние до сети Power over Ethernet (PoE) не должно превышать 50 метров.

ТРЕБОВАНИЯ К КОММУТАТОРАМ

• Гигабитный коммутатор 2-го уровня (1000BASE-T)
• Возможность фильтрации многоадресной рассылки на уровне 2
• Управляемый коммутатор
• Коммутатор должен вырабатывать 15 Вт постоянного тока напряжением 48 вольт на порт, что соответствует стандарту IEEE 802.3af.

ФИЛЬТРАЦИЯ МНОГОАДРЕСНОЙ ПЕРЕДАЧИ

Если система Momentum будет управляться с помощью ПК, MTS или другого устройства управления, рекомендуется:

• использовать управляемый коммутатор, способный фильтровать многоадресную рассылку второго уровня. При наличии более 48 каналов всети, это необходимо. Фильтруя многоадресные пакеты (аудиоданные), мы предотвращаем перегрузку компьютерного сетевого устройства от перегрузки аудиоданными.
• Адрес многоадресной рассылки, который должен быть отфильтрован, - 01-15-AB-C6-00-00. Пожалуйста, обратитесь к руководству по эксплуатации вашего коммутатора или производителя для получения инструкций по применению этого фильтра.

Дублирование

Для обеспечения избыточности между коммутаторами рекомендуется использовать протокол Spanning Tree Protocol (STP). STP - это протокол OSI
Протокол уровня 2, который обеспечивает топологию без циклов для мостовой локальной сети. STP определен в стандарте IEEE 802.1D.
STP позволяет соединять несколько коммутаторов вместе с помощью нескольких кабелей без создания кольцевых петель и
Таким образом, возникает избыточность. Если в сети Momentum используется несколько коммутаторов, они должны быть соединены круговой петлей.

НАСТРОЙКА КОММУТАТОРА

Выберите корневой мост. Корневым мостом в spanning tree является коммутатор с наименьшим идентификатором моста.
Вы можете определить, какой мост является корневым, настроив его приоритет на более низкий, чем у любого другого
моста в локальной сети.
- Включить протокол RSTP (Rapid Spanning Tree Protocol)
- Настройте время Hello Time на 1, Max Age на 6 и Forward Delay на 4.
- Если этот коммутатор является корневым мостом, установите его приоритет на более низкое значение, чем у других коммутаторов в сети.
сети.
- Повторите эти шаги для другого(их) коммутатора(ов), с которым(и) вы устанавливаете мост.
- Соедините коммутаторы вместе с помощью первичного и вторичного кабеля или соедините коммутаторы кольцевой петлей, если используется более двух коммутаторов.
- Через несколько минут коммутаторы должны установить корневой и резервный пути STP.
- Проверьте, что избыточность работает, отключив первичное соединение. Коммутатор должен начать использовать вторичное соединение менее чем через две секунды.
