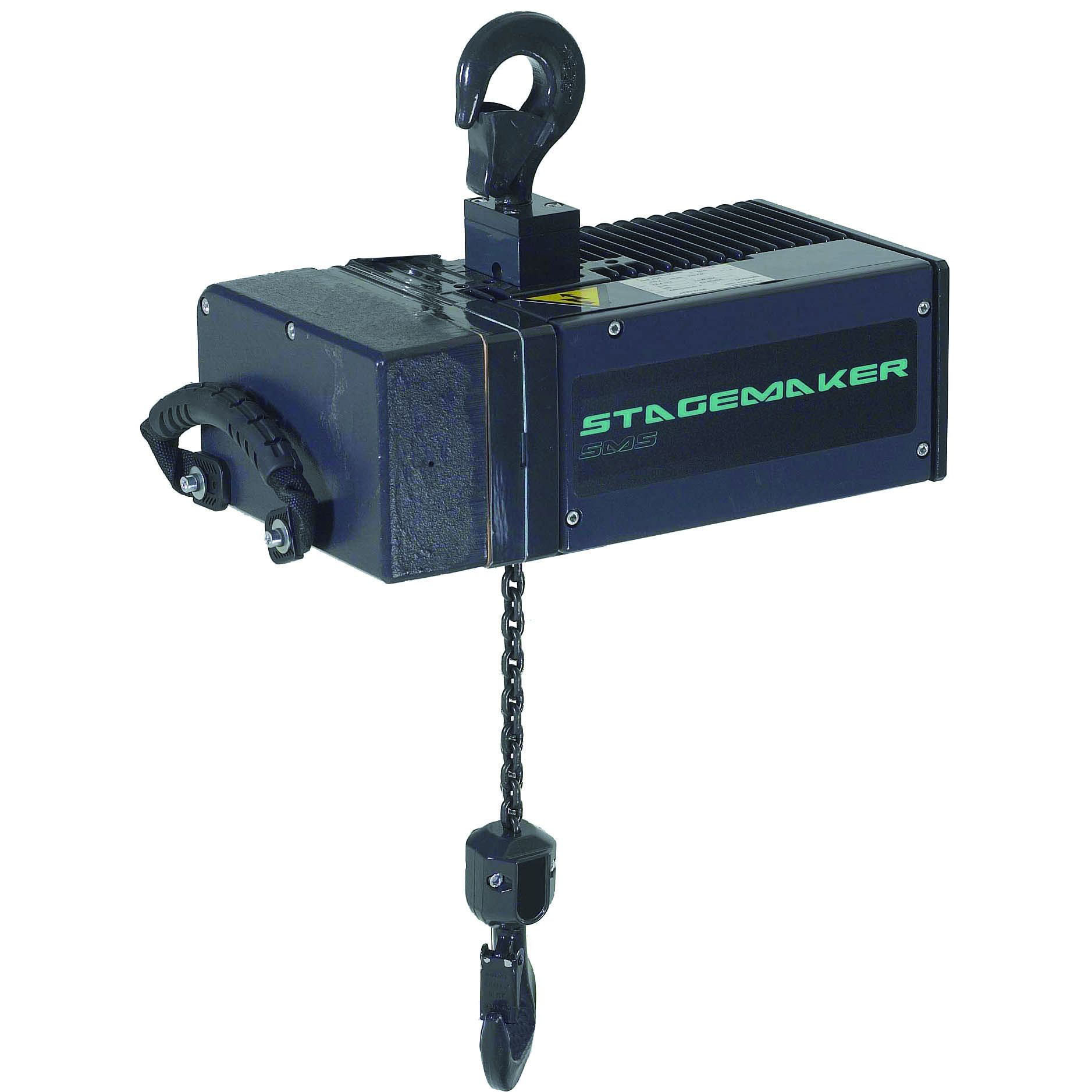

STAGEMAKER лебедки версии В

Цепные лебедки версии B рекомендуется использовать в качестве индивидуальных подъемов и в составе систем, требующих одновременной синхронной работы нескольких цеповых лебедок, например, софитный подъем. Электрическая цеповая лебедка может использоваться в стационарном или самоподъемном положении. При установке лебёдки в обратном (самоподъемном) положении необходимо установить дополнительные концевые выключатели, подвеску с шарнирным крюком и рукоятки на корпус лебедки (приобретаются отдельно).

Электрическая цепная лебедка стандарта BGV-D8+ в стационарном положении:

• низковольтное управление-
• в стандартную комплектацию входит черная грузоподъемная цепь 20 м-
• защита от перегрева (встроенный ограничитель вращения)-
• двойной тормоз-
• электронная плата в металлическом корпусе (SM 1, SM 16, 20 и 25 - плата в пластиковом корпусе)-
• перпендикулярно зафиксированный подвесной крюк-
• сумка для сбора цепи вместимостью до 40 м-
• рабочее напряжение 400 Вт/415 Вт/3 фазы/50 Гц-
• стандартные верхний/нижний концевые выключатели-
• 5-контактные кабели питания и управления разъема СЕЕ, 16 А, на лебедках SM 1, SM 2, SM5 и SM 10. На моделях SM 16-25 стандартный 16-контактный модульный кабель разъема типа Harting.

Грузоподъ- емность лебедки (кг)	Модели		Скорость 50 Гц (м/мин)	Мощность мотора (кВт)	Цепь (мм)
Стандарт	BGV-D8	BGV-D8+
125	SM1 128M1-B	SM5 1216 M1-B	8	0,2	3.1x9.3
			16	0,45	4.8x12.5
250	SM2 254 M1-C		4	0,2	4х12
	SM5 254 M2-C		4	0,45	4.8x12.5
		SM5 254 M2-C	4	0,45	4.8x12.5
	SM5 258 M2-C		8	0,85	4.8x12.5
		SM5 258 M2-C	8	0,85	4.8x12.5
	SM5 2516 M1-C		16	0,85	4.8x12.5
500	SM5 504 M1-C		4	0,45	4.8x12.5
		SM10 504 M2-C	4	0,9	6.8x17.8
	SM5 508 M1-C		8	0,85	4.8x12.5
		SM10 508 M2-C	8	1,75	6.8x17.8
	SM10 5016 M1-C		16	1,75	6.8x17.8
1000		SM10 1002M2-C	2	1,75	6.8x17.8
	SM10 1004 M1-C		4	0,9	6.8x17.8
		SM10 1004M2-C	4	1,75	6.8x17.8
	SM10 5016 M1-C		8	1,75	6.8x17.8
2000	SM10 2002 M1-C		2	1,75	6.8x17.8
	SM10 2004 M1-C		4	1,75	6.8x17.8

Дополнительное оборудование:

Редукторный концевой выключатель с двумя контактами (при использовании лебедки в инверсном положении)-

Изменение конфигурации лебедки под рабочее напряжение 230 Вт /3 фазы - N - 50/60 Гц-

Датчик нагрузки.

Система управления лебедки STAGEMAKER версии В
Управление одной или двух лебедок может осуществляться с подвесного пульта управления. Для управления группой лебедок используется контроллер, который позволяет управлять от 1 до 8 лебедок одновременно. Каналы управления разделены на силовой канал (380Вт) и канал управления (48Vac), что соответствует требованиям европейских стандартов безопасности. Лебедки версии В, могут управляться как с контроллера, так и посредством пульта дистанционного управления стандартно рассчитанного на 16 каналов.

Блок управления:

• рабочее напряжение 400/415 Вт /3 фазы - N - 50/60 Гц-
• 4-канальные блоки управления имеют 5-контактный кабель разъема СЕЕ на 16А
• 8- и 12-канальне блоки управления имеют 5-контактный кабель разъема СЕЕ на 32А-
• два разъема типа CEЕ для каждой лебедки, кабель питания (красный) и управления (желтый)-
• защита от короткого замыкания-
• защита от короткого замыкания на каждые 4 лебедки-
• индикатор последовательности фаз и обратный выключатель-
• возможность соединять между собой контроллеры на 4 или 8 каналов-
• максимальная мощность на канал 1,8 кВт/400 Вт.

Описание	Подключение	Обозначение
КОНТРОЛЛЕРЫ БЕЗ ПУЛЬТА УПРАВЛЕНИЯ
19" контроллер на 4 лебёдки, с кейсом для транспортировки. Без комплектации пульта.	4х2 разъема СЕЕ	FL4PLV+FС14Udp
19" контроллер на 8 лебёдок, с кейсом для транспортировки. Без комплектации пульта.	8х2 разъема СЕЕ	FL4PLV+FС14Udp
19" контроллер на 12 лебёдок, с кейсом для транспортировки. Без комплектации пульта.	12х2 разъема СЕЕ	FL12PLV+FС16Udp
КОНТРОЛЛЕРЫ C ПУЛЬТОМ УПРАВЛЕНИЯ НА КАБЕЛЕ
19" контроллер на 4 лебёдки, с кейсом для транспортировки. В комплектацию входит пульт на кабеле 10м.	4х2 разъема СЕЕ	FL4PRMLV+FС14Udp
19" контроллер на 8 лебёдок, с кейсом для транспортировки. В комплектацию входит пульт на кабеле 10м.	8х2 разъема СЕЕ	FL8PRMLV+FС14Udp
19" контроллер на 12 лебёдок, с кейсом для транспортировки. В комплектацию входит пульт на кабеле 10м.	12х2 разъема СЕЕ	FL12PRMLV+FС16Udp
КОНТРОЛЛЕРЫ С ДИСТАНЦИОННЫМ ПУЛЬТОМ УПРАВЛЕНИЯ
19" блок управления в кофре на 4 подъемника с пультом дистанционного управления HR16PR	4х2 разъема СЕЕ	FL4PRMLVSR
19" блок управления в кофре на 8 подъемников с пультом дистанционного управления HR16PR	8х2 разъема СЕЕ	FL8PRMLVSR
19" блок управления в кофре на 12 подъемников с пультом дистанционного управления HR16PR	12х2 разъема СЕЕ	FL12PRMLVSR

Дополнительное оборудование:

Электродвигатель на 230В 3 фазы 50/60Гц без нейтрального канала. Максимальная мощность на канал 0.9 кВт/230В 3 фазы

Выходной разъем Harting 6 контактов
