Erica Synths PSU Input module

Если вы планируете использовать стойки для установки корпуса Erica Synths 84HP в студийную стойку, вам может потребоваться доступ к разъему блока питания с передней стороны корпуса, а не сверху. Тогда выходом будет модуль подключения блока питания 4HP. Модуль входа блока питания предназначен для использования с внешними блоками питания, которые обеспечивают выходное напряжение от + 9 В до + 12 В («+» в центре).

Для двухрядных корпусов евростойки (2x84 л.с.) используйте небольшую отвертку. чтобы отсоединить существующий разъем блока питания от синей клеммы и подключить модуль разъема блока питания, как показано на фото.

Для однорядных корпусов евростоечного типа (1x84HP) вам понадобится паяльник, чтобы припаять провода от разъема блока питания. модуль как показано на фото. Следите, чтобы припаянные провода не касались алюминиевого корпуса!

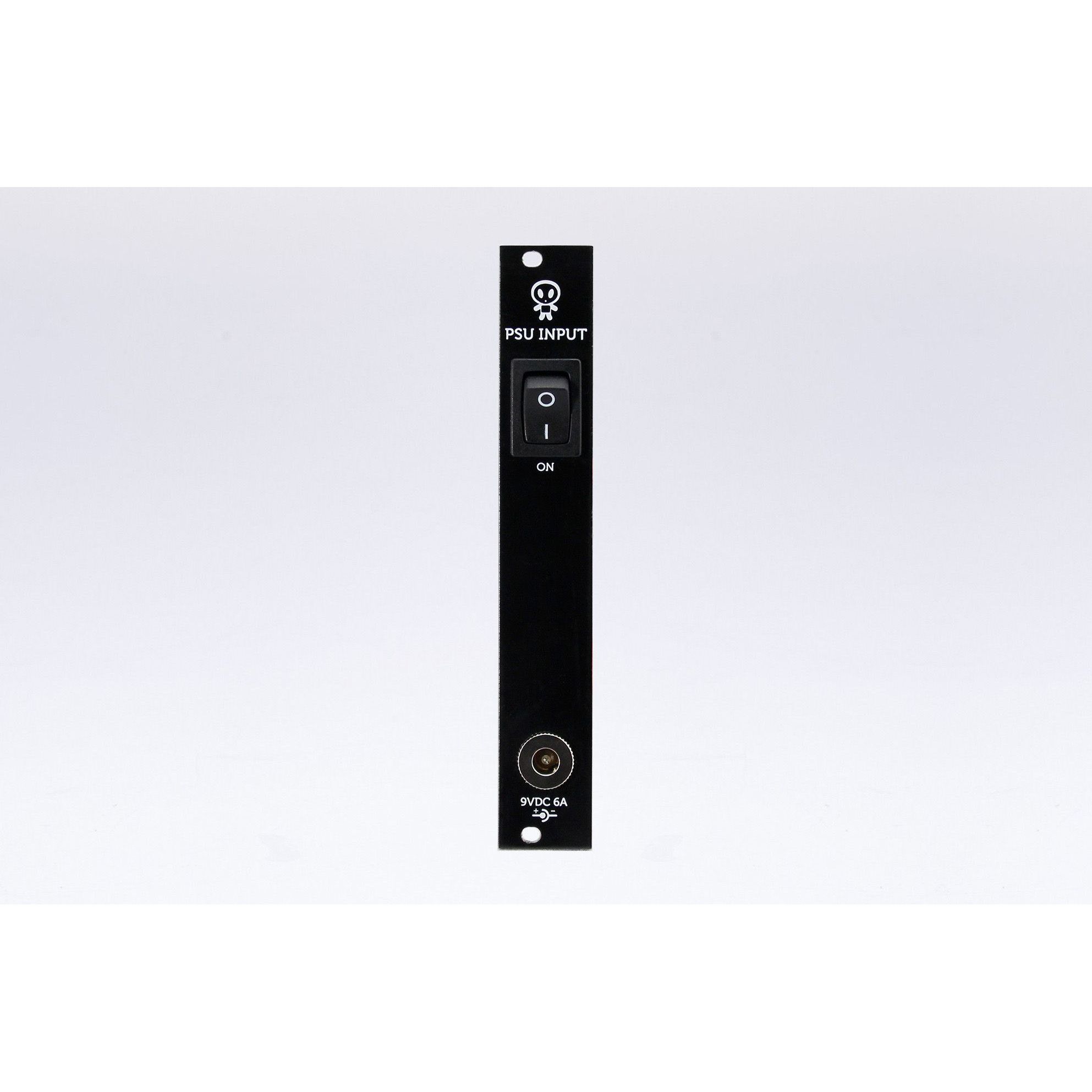

If you consider to use rack ears to mount Erica Synths 84HP enclosure in the studio rack, you may want to access the PSU connection from the front of the case, instead of the top. Then the 4HP PSU connection module is a solution. PSU Input module is intended to be used with external PSUs which provide an output voltage from +9V to +12V ("+" in the centre).

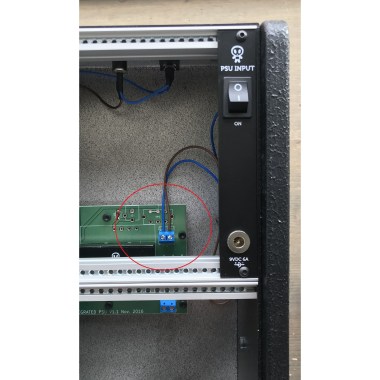

For two row eurorack enclosures (2x84HP) use a small screwdriver to disconnect the existing PSU connector from the blue terminal and connect the PSU connector module as shown on the photo.

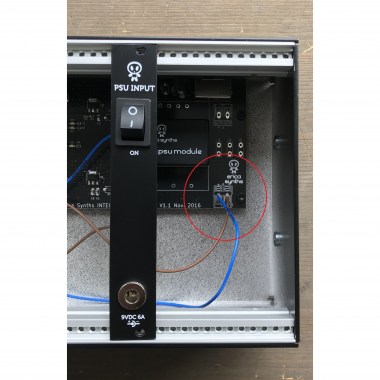

For one row eurorack enclosures (1x84HP) you will need a soldering iron to solder wires from the PSU connector module as shown on the photo. Make sure soldered wires do not touch the aluminum enclosure!
