R2M - это ленточный контроллер, который генерирует управляющие сигналы, перемещая палец по ленточному руководству. Выходные сигналы генерируются как управляющие напряжения Midi и CV/Gate одновременно. Следовательно, R2M позволяет управлять оборудованием на базе Midi и CV/Gate (например, аналоговыми синтезаторами или аналоговыми модульными системами). R2M - это сокращение от Ribbon для (2) MIDI.

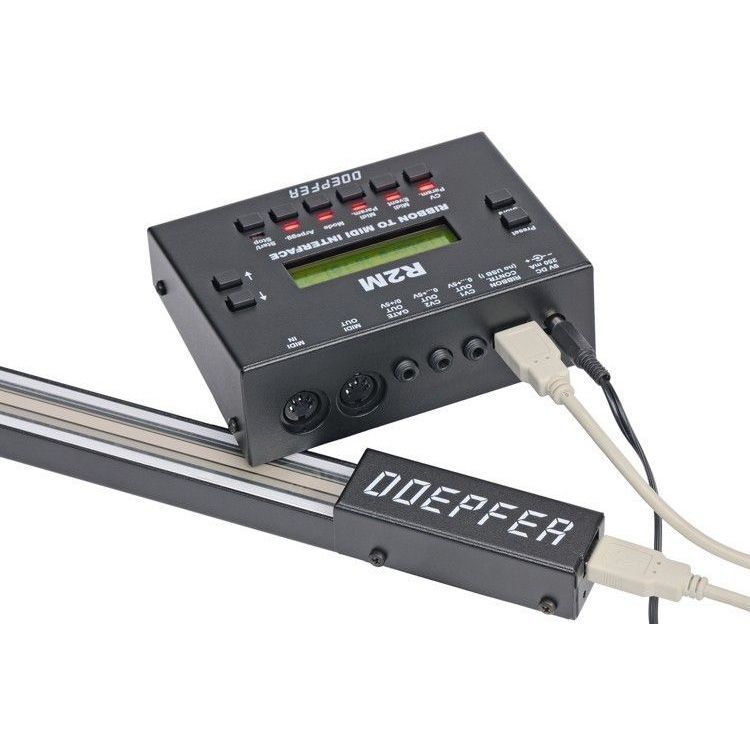

R2M состоит из двух частей: руководства и блока управления. Для мануала используется тот же тип, что и для модульной версии А-198. Он включает датчик положения 50 см и датчик давления. Блок управления преобразует данные, поступающие из руководства (положение пальца и давление), в соответствующие данные Midi, соответственно. CV/напряжение затвора. Блок управления доступен даже без руководства, чтобы использовать уже существующее руководство для A-198 и воспользоваться преимуществами дополнительных функций блока управления R2M по сравнению со сравнительно простым A-198.

• очень точный и чувствительный датчик положения (длина 50 см), который реагирует даже на легкое касание пальцем.
• чувствительный датчик давления, расположенный под датчиком положения.
• прочный металлический корпус (двойной U-образный профиль), серебристо-серого цвета
  примечание: с июня 2011 года корпуса черные с белой печатью вместо серебристо-серой с черной печатью.
• несколько ниток M3 со всех сторон (например, для крепления руководство на основании или для крепления нескольких руководств вместе или для закрепления ремня или ...)
• размеры: около 600 длина x 30 ширина x 18 высота (в мм)
• вес: около 900 г.
• подключение к блоку управления через 4-контактный кабель (такой же, как для USB-подключений, но без функции USB)
• кабель в комплекте, длина gth 1 м (более длинные кабели доступны за дополнительную плату, можно использовать стандартный USB-кабель типа AA)
• принимает аналоговые данные сопротивления, поступающие от датчика положения и давления, указанного в руководстве, и преобразует эту информацию в среднюю дату соотв. Напряжение CV/Gate

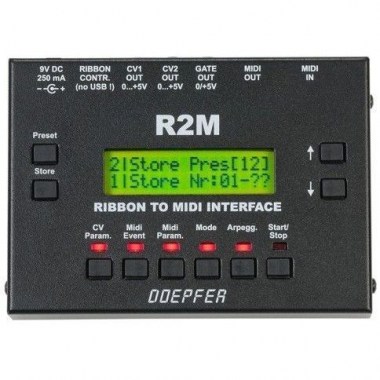

• управление с помощью 10 кнопок, 6 светодиодов и двухстрочного ЖК-дисплея с подсветкой.
• эти MIDI-сообщения могут быть назначены двум датчикам:
  • note on/выключено без изменения высоты звука
  • включение/выключение ноты с изменением высоты звука
  • изменение высоты звука
  • после касания
  • любого MIDI-контроллера (любое изменение управления номер)
  • изменение программы
• Режим «Trautonium»: в этом специальном режиме при прикосновении к датчику положения генерируется только одно сообщение с пометкой. После этого генерируются только сообщения об изменении высоты звука, пока палец не будет оторван. Внимание! Этот режим требует, чтобы MIDI-приемник (например, расширитель или программный синтезатор/эмуляция) предлагал достаточный диапазон изменения высоты звука (например, 5 октав, если необходимо эмулировать 5-октавный «Trautonium») и достаточное разрешение изменения высоты звука, чтобы не было слышно никаких шагов. . Если, например, максимальная ширина изменения высоты тона приемника составляет только одну октаву, то даже режим траутония будет работать только в пределах одной октавы!
• Регулируемая ширина изменения высоты тона для регулировки изгиба высоты тона R2M в соответствии с изгибом высоты звука приемника ( изменение высоты звука не является абсолютным MIDI-сообщением, полный диапазон данных изменения высоты звука может соответствовать в приемнике, например, +/- один полутон, +/- одна квинта, +/- одна октава и т. д.)
• 12-битное разрешение изменения высоты тона.
• MIDI-канал, число смены элемента управления и масштаб высоты тона могут быть отрегулированы.
• опция квантования, т.е. только определенные ноты соответственно. управляющие напряжения (например, только основные или второстепенные ноты) генерируются; подробности см. в модуле квантователя A-100 A-156, поскольку квантование R2M очень похоже.
• регулируемое ручное масштабирование (т.е. длина руководства соответствует одной октаве, полная длина не более 5 октав)
• возможно обратное масштабирование (важно, если, например, руководство надевается на ремешок)
• MIDI-выход
• разрешение аналоговых ручных данных: 12 бит.
• одновременный вывод MIDI-данных и напряжений CV/Gate.
• 2 выхода CV (гнезда моно-джек 3,5 мм, то же, что используется в системе A-100):
  • CV1 выводит данные датчика положения (стандарт 1 В на октаву, 0 ... макс. + 5 В, т.е. макс. 5 октав)
  • CV2 выводит данные датчика давления (0 ... + 5 В).
• Выход затвора (соответствует CV1, 3,5-мм моно-гнездо, такое же, как в A- 100):
• Строб можно настроить как затвор напряжения (0/+ 5 В) или переключаемый триггер (перемычка внутри коробки).
• регулируемый строб Полярность:
  • нормальная: 0 -> +5 В при прикосновении к датчику
  • обратная: + 5 В -> 0 В при прикосновении к датчику
• Разрешение выхода CV: 12 бит
• все настройки (например, масштабирование или квантование) влияют на выходы MIDI и CV/Gate.
• Удержание CV и активный гейт возможны на в то же время (это было невозможно для A-198)
• отсутствие дрейфа CV в режиме удержания A-198 имеет небольшой дрейф CV в режиме удержания)
• 16 пользовательских предустановок (т. е. энергонезависимая память на 16 полных настроек устройства)
• прочный черный металлический корпус (настольная форма)
  примечание: с июня 2011 года корпуса черные с белой печатью вместо серебристо-серой с черной печатью
• размеры: примерно 128 ширина x 91 глубина x 26 высота (спереди) соответственно. 42 высота (сзади, из-за формы стола, размеры в мм)
• вес: около 450 г
• в комплект входит соединительный кабель между ручным управлением и блоком управления (длина 1 м, более длинные кабели доступны в за дополнительную плату, можно использовать стандартный USB-кабель типа AA)
• MIDI-кабели не входят в комплект
• внешний адаптер переменного тока для источника питания, адаптер переменного тока на 230 В переменного тока и сетевой разъем европейского типа входит в состав Европы, адаптеры для других напряжений или другие типы сетевых разъемов должны быть приобретены заказчиком в его стране, 7 ... 12 В/мин. Требуется 250 мА постоянного тока. Уточните у представителя в вашей стране, есть ли в комплекте блок питания.

R2M is a ribbon controller that generates control signals by moving the finger on the ribbon manual. The output signals are generated as Midi and CV/Gate control voltages simultaneously. Consequently R2M allows to control both Midi and CV/Gate based equipment (e.g. analog synthesizers or analog modular systems). R2M is the abbreviation for Ribbon to (2) MIDI.
R2M is made of two parts: the manual and the control box. For the manual the same type as the for the modular version A-198 is used. It includes a 50 cm position sensor and a pressure sensor. The control box converts the data coming from the manual (finger position and pressure) into the corresponding Midi data resp. CV/Gate voltages. The control box is available even without manual to make use of an already existing A-198 manual and take advantage of the additional features of the R2M control unit compared to the comparatively simple A-198.

• very precise and sensitive position sensor (length 50 cm) that responds even to light finger touch
• sensible pressure sensor located below the position sensor
• solid metal frame (double U-shape profile), silver-grey color
  remark: from June 2011 the cases are black with white printing instead of silvergrey with black printing
• several M3 threads on all sides (e.g. to mount the manual on a base or to mount several manuals together or to fix a strap or ...)
• measures: about 600 length x 30 width x 18 height (measures in mm)
• weight: about 900 g
• connection to the control box via 4-pin cable (same as used for USB connections but no USB function )
• cable included, length 1m (longer cables are available at extra charge, a standard USB cable type A-A can be used)
• receives the analog resistance data coming from the position and pressure sensor of the manual and converts these information into Midi date resp. CV/Gate voltages
• operation via 10 buttons, 6 LEDs and illuminated 2 line LCD
• these MIDI messages can be assigned to the two sensors:
  • note on/off without pitch bend
  • note on/off with pitch bend
  • pitch bend
  • after touch
  • any MIDI controller (any control change number)
  • program change
• "Trautonium" mode: in this special mode only a single note on message is generated when the position sensor is touched. After that only pitch bend messages are generated until the finger is lifted off. Attention! This mode requires that the MIDI receiver (e.g expander or software synthesizer/ emulation) offers a sufficient pitch bend range (e.g. 5 octaves if a 5 octave "Trautonium" has to be emulated) and sufficient pitch bend resolution so that no steps can be heard. If for e.g. the maximum pitch bend width of the receiver is one octave only even the trautonium mode will work only over one octave !.
• Adjustable pitch bend width to adjust the R2M pitch bend to the receiver's pitch bend (pitch bend is not an absolute MIDI message, the full pitch bend data range may correspond in the receiver e.g. to +/- one semitone, +/- one quint, +/- one octave and so on)
• 12 bit pitch bend resolution
• MIDI channel, control change number and pitch scale can be adjusted
• quantization option, i.e. only certain notes resp. control voltages (e.g. only major or minor notes) are generated, for details please refer to the A-100 quantizer module A-156 as the quantization of the R2M is very similar.
• adjustable manual scaling (i.e. which length of the manual corresponds to one octave, full length is max. 5 octaves)
• inverse scaling is possible (important if e.g. the manual is put on with a strap)
• MIDI output
• resolution of the analog manual data: 12 Bit
• simultaneous output of MIDI data and CV/Gate voltages
• 2 CV outputs (3.5 mm mono jack sockets, same as used in the A-100 system):
  • CV1 outputs the position sensor data (1V/octave standard, 0...max. +5V, i.e. max. 5 octaves)
  • CV2 outputs the pressure sensor data (0...+5V)
• Gate output (corresponds to CV1, 3.5 mm mono jack socket, same as used in the A-100 system):
• Gate can be configured as voltage gate (0/+5V) or switched trigger (jumper inside the box)
• adjustable gate polarity:
  • normal: 0 -> +5V when the sensor is touched
  • inverse: +5V -> 0V when the sensor is touched
• CV output resolution: 12 Bit
• all settings (e.g. scaling or quantization) affect both MIDI and CV/Gate outputs
• CV hold and active Gate are possible at the same time (was not possible for the A-198)
• no CV drift in hold mode A-198 has a small CV drift in hold mode)
• 16 user defined presets (i.e. non volatile memory for 16 complete settings of the unit)
• solid, black metal case (desktop shape)
  remark: from June 2011 the cases are black with white printing instead of silvergrey with black printing
• measures: about 128 width x 91 depth x 26 height (front) resp. 42 height (rear, because of desktop shape, measures in mm)
• weight: about 450g
• connection cable between manual and control unit is included (length 1m, longer cables are available at extra charge, a standard USB cable type A-A can be used)
• midi cables are not included
• external AC adapter for power supply, AC adapter for 230V AC and European type of mains connector is included within Europe, adapters for other voltages or other mains connector types has to be purchased by the customer in his country, 7...12V / min. 250mA DC required, please ask the representative in your country if a power supply is included
