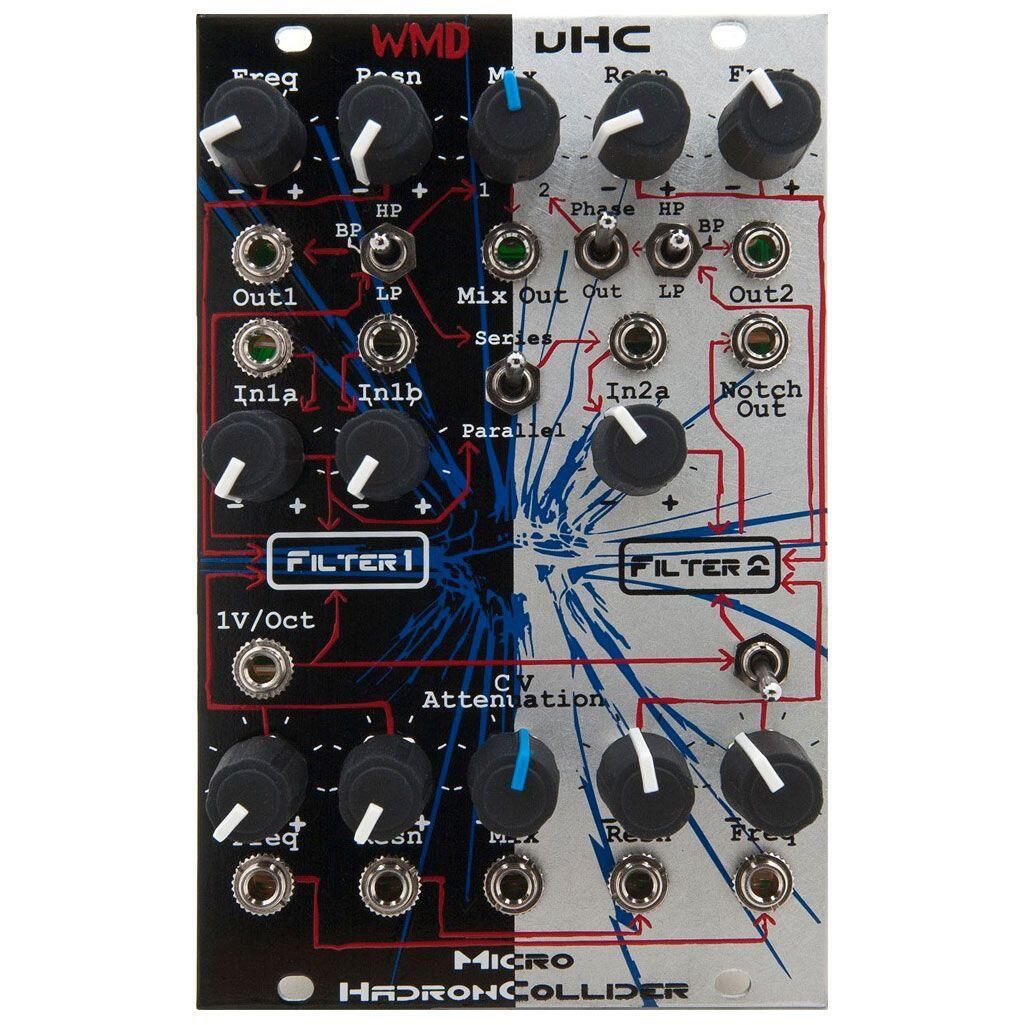

WMDevices Micro Hadron Collider

Рейтинг: 5/5
ПроизводительWMD
Доступность:на заказ
Артикул:581125
*еще -3% в корзине при оплате наличными или переводом
WMDevices Micro Hadron Collider Eurorack модули WMDevices Micro Hadron Collider Вы можете купить по выгодной цене в наших музыкальных магазинах в Москве и Санкт-Петербурге, интернет-магазин, доставка по России.
Этот товар поставляется на заказ. Уточним доступность или предложим замену!

Описание



Описание на русском:

Микроадронный коллайдер WMDevices представляет собой двойной VCF, который с научной точки зрения уничтожает две электронные волны со скоростью света, создавая пучок частиц Хиггса-Бозона звуковой частоты, являющийся гармоничным аналоговым физическим равновесием. Ну ... не совсем, но он делает кое-что другое.

На самом деле, uHC - это очень мощный двойной VCF со встроенным микшером, который наталкивает две стороны друг на друга, создавая сложные формы волн и искусно скульптурные тембры. UHC включает в себя универсальный поток аудиосигнала с интуитивно понятным управлением CV и нормализацией, создавая мощный фильтр без необходимости сложного исправления.

uHC - это VCF с двумя переменными состояниями, в котором все входы CV первого фильтра нормализованы. к фильтру 2. uHC может использоваться как 4-полюсный фильтр, два независимых 2-полюсных фильтра или как некоторая комбинация между ними. Смеситель с регулируемым напряжением смешивает два выхода, обеспечивая другое измерение формы волны. Фильтр 2 может использовать в качестве входных данных одно из следующего: выход Фильтра 1 (последовательный), вход Фильтра 1 (параллельный) или собственный вход (разделенный). Для каждой секции фильтра предусмотрено управление напряжением частоты и резонанса. Пути сигналов для аудио и CV показаны стрелками для ускорения исправления.

Поток сигнала

Ручки вверху управляют смещением частоты, резонанса или микширования. Гнезда CV In внизу с аттенюаторами регулируют соответствующие параметры. Входы CV от фильтра 1 нормализованы к фильтру 2. Таким образом, подключение кабеля к Freq 1 отправит тот же сигнал на разъем Freq 2, где его можно использовать или набрать, полностью ослабив против часовой стрелки. Это позволяет вам использовать один сигнал, но управлять обоими фильтрами одинаково, смещением или полностью по отдельности.

Вход 1V /Oct откалиброван для получения ровно одной октавы изменения на вольт входа. Использование переключателя на стороне фильтра 2 направит сигнал 1V /Oct к фильтру 2, управляя обоими одновременно.

Для дополнительных элементов управления CV, модуль расширения CV (5HP) может быть подключен к uHC с его помощью собственный 14-контактный кабель. CV Expansion обеспечивает дополнительные входы частоты, резонанса и микса с аттенюаторами. Он также обеспечивает линейный частотный ввод для каждого канала. Гнезда здесь также нормализованы, так что вы можете управлять обоими фильтрами с помощью одного кабеля.

Режимы фильтров

uHC - это многомодовый фильтр, который выводит отклики фильтров низких частот, полос частот и высоких частот. Дополнительно Фильтр 2 имеет режекторный выход для ответов эллиптического фильтра. Переключатель внутри каждого выходного разъема выбирает режим фильтра. Если одновременно требуется несколько режимов, модуль Audio Expansion обеспечивает выделенные выходы и выход Notch для фильтра 1.

При использовании последовательного режима и низких или высоких частот на фильтре 1, режекторный выход на фильтре 2 создает сигнал эллиптический ответ. Это приводит к более резкой частоте среза, но с отскоком около -40 дБ. Установите две ручки Freq на ухо для получения эллиптического отклика. Для эллиптического фильтра нижних частот второй фильтр будет иметь немного более высокую частоту среза, чем фильтр 1. Более низкие резонансы на втором фильтре, как правило, дают лучшие результаты (так как вырез будет шире).

Mixer

Что отличает uHC от большинства других VCF, так это встроенный смеситель, управляемый напряжением. Схема микширования берет каждый выход и соединяет их вместе, создавая всевозможные звуки без дополнительных исправлений. Его можно использовать для создания различных и новых режимов фильтрации - Wide Notch, Dual Bandpass и т. Д. Кроме того, для смешивания отдельных звуков вместе с использованием обоих разделенных фильтров. Кроме того, микшер можно использовать без CV, чтобы смешать немного высокочастотного удара с вашим жирным даб-басовым звуком. Возможности безграничны.

Вход Mix CV принимает сигналы со скоростью передачи звука от постоянного до звукового (и сверхзвуковые), обеспечивая классную частотную модуляцию сигналов микширования. Используйте прямоугольную волну с переменным рабочим циклом, чтобы создать очень интересные формы волны!

Вход фильтра 2 в микшер имеет переключатель фазы для инвертирования сигнала, обеспечивая больший контроль над выходом микса.



Технические характеристики продукта
Шасси Модуль
Тип модуля Eurorack
Количество слотов модуля 16 л.с.
Тип коннектора 3,5 мм
Энергопотребление + 100 мА /-85 мА


Описание на английском:

The WMDevices Micro Hadron Collider is a dual VCF scientifically smashes two electron waves into oblivion at the speed of light, producing an audio frequency Higgs-Boson particle beam of harmonious analog physics equilibrium. Well...not really, but it does some other cool stuff.

In reality, the uHC is a very powerful dual VCF with an integrated mixer to pit the two sides against each other producing complex waveshapes and artfully sculpted timbres. The uHC incorporates versatile audio signal flow with intuitive CV control and normaling, creating a powerful filter without the need for complex patching.

The uHC is a dual state-variable VCF with all CV inputs of the first filter normaled to filter 2. The uHC can be used as a 4 pole filter, two independent 2 pole filters, or some combination in between. A voltage controlled mixer blends the two ouputs, providing another dimension of waveshaping. Filter 2 can use one of the following as its input: the output of Filter 1 (series), the input of Filter 1 (parallel) or it's own input (split). Voltage control of Frequency and Resonance is provided for each filter section. Signal paths for audio and CV are shown with arrows to speed up patching.

Signal Flow

Knobs at the top control the offset of the frequency, resonance or mix. CV In jacks at the bottom with attenuators control their respective parameters. The CV inputs from Filter 1 are normaled to Filter 2. So plugging in a cable to Freq 1 will send the same signal to the Freq 2 jack, where it can be used or dialed out by attenuating fully CCW. This allows you to use one signal but control both filters equally, offset, or completely separately.

The 1V/Oct input is calibrated to produce exactly one octave of change per volt of input. Using the switch on the Filter 2 side will route the 1V/Oct signal to Filter 2, controlling both simultaneously.

For additional CV controls, a CV Expansion module (5HP) may be attached to the uHC with it's own 14 pin cable. The CV Expansion provides additional Frequency, Resonance, and Mix inputs with attenuators. It also provides linear frequency input for each channel. The jacks are normaled here as well, so you can control both filters with one cable.

Filter Modes

The uHC is a multimode filter and outputs Low Pass, Band Pass and High Pass filter responses. Additionally Filter 2 has a notch output for elliptic filter responses. The switch just inside each output jack selects the filter mode. If multiple modes are required simultaneously, the Audio Expansion module provides dedicated outputs and a Notch output for Filter 1.

Using series mode and low pass or high pass on Filter 1, the notch output on Filter 2 creates an elliptic response. This leads to sharper cutoff frequency, but with a bounce back at around -40dB. Set the two Freq knobs to ear for the elliptic response. For low-pass elliptic, the 2nd filter will have a slightly higher cut-off frequency than Filter 1. Lower resonances on the 2nd filter tend to produce better results (as the notch will be wider).

The Mixer

What sets the uHC apart from most other VCFs is the integrated voltage controlled mixer. The mixing circuit takes each output and smashes them together creating all different kinds of sounds without loads of extra patching. It can be used to create different and new filter modes -- Wide Notch, Dual Bandpass, etc. Also, for blending separate sounds together using both filters split. Additionally, the mixer can be used without CV to blend just a little bit of high frequency punch with your fatty dub bass sound. The possibilities are endless.

The Mix CV input accepts DC to audio rate signals (and super-sonic) allowing for cool frequency modulation of the mixing signals. Use Square wave with variable duty cycle to make some very interesting wave shapes!

Filter 2's input to the Mixer has a phase switch to invert the signal, providing more control over the mix output.



Product Specifications
Chassis Module
Module Type Eurorack
Module Slot Count 16hp
Connector Type 3.5 mm
Power Consumption +100 mA/-85 mA
