WMDevices Sequential Switch Matrix Eurorack модулиКупить Eurorack модули WMDevices Sequential Switch MatrixWMDevices Sequential Switch Matrix Eurorack модули

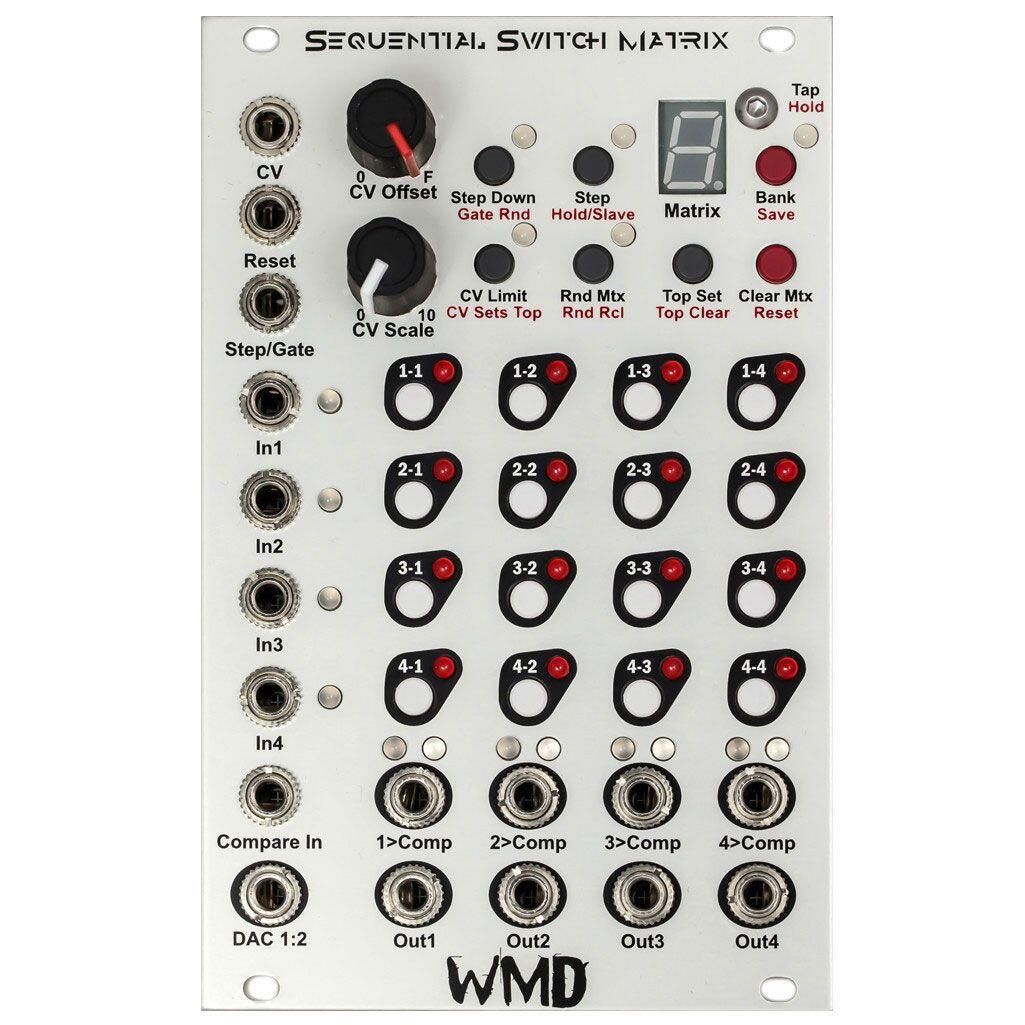

WMDevices Sequential Switch Matrix

Рейтинг: 5/5
ПроизводительWMD
Доступность:на заказ
Артикул:581124
Специальная цена:
39165 Р
Обычная цена:
45017 Р
Вы экономите:
-5852 Р
*еще -3% в корзине при оплате наличными или переводом
WMDevices Sequential Switch Matrix Eurorack модули WMDevices Sequential Switch Matrix Вы можете купить по выгодной цене в наших музыкальных магазинах в Москве и Санкт-Петербурге, интернет-магазин, доставка по России.
Этот товар поставляется на заказ. Уточним доступность или предложим замену!

Описание



Описание на русском:

Представляем матрицу последовательного переключения WMDevices: взятие WMD на важный модуль.

Четыре входа можно направить с помощью отдельных кнопок на четыре выхода. Эти настройки маршрутизации хранятся в массиве матриц, которые можно упорядочивать или контролировать с помощью CV. Предустановленная маршрутизация, петли обратной связи, последовательности прерывания, триггерные взрывы (с расширителем), синтез четырехбитных волновых таблиц и драматический управляемый хаос - все это возможно.

Концепция

Матрица последовательного переключения (SSM) - это четыре вход, система маршрутизации четырех выходных сигналов. Пути аналоговых сигналов с цифровым управлением позволяют использовать множество вариантов управления маршрутизацией. Открытая архитектура допускает множество применений, помимо простой маршрутизации сигналов и единого микширования.

Путь прохождения сигнала

Путь прохождения сигнала использует резисторы 0,1% и пропускает точный шаг или другие CV-сигналы с минимальными ошибками усиления и смещения.

  • Входы 1–4: Эти входы принимают биполярные сигналы + -10 В перед ограничением. Уровень сигнала загорится соседним светодиодом; зеленый для положительного напряжения, красный для отрицательного.
  • Выходы 1–4: Эти выходы (внизу) содержат сигналы от входов (суммированные вместе), если горит светодиод маршрутизации.
  • Компаратор: Входное напряжение сравнения сравнивается с каждым выходным напряжением. Если выходное напряжение выше, чем напряжение входа сравнения, выход Comp будет высоким (затвор 10 В) для этого канала. Также загорится синий светодиод.
  • DAC 1: 2 Out: этот вывод формируется из состояния первых двух столбцов. Это взвешенное цифро-аналоговое преобразование. 1-1 - самый старший бит, имеющий вес 2,5 В. 2-1 составляет ровно половину этого веса (1,25 В). 4-2 - младший значащий бит (0,020 В). Два столбца обеспечивают постоянное 8-битное выходное напряжение.
Схема управления
  • РАБОТА С КНОПКАМИ: Черный текст для нажатия кнопок. Красный текст для функций нажатия и удержания. Время удержания около одной секунды. Кнопка начнет переключаться после удерживания более одной секунды.
  • Кнопки маршрутизации: нажатие кнопок маршрутизации изменит ее состояние. Если нажать кнопку, она изменится только для этой матрицы. Нажатие и удерживание не влияет на кнопки маршрутизации.
  • Матрица: текущая матрица отображается на числовом дисплее. Он будет читать 0–9, затем A, B, C, D, E, F для представления 16 матриц в шестнадцатеричном формате.
  • Банк: нажатие кнопки «Банк» изменит банк. Светодиод не горит - банк 0. Зеленый - банк 1. Красный - банк 2. Оранжевый - банк 3. Все настройки (кроме Rnd Rcl) сохраняются для каждого банка.
  • Сохранить: нажмите и удерживайте, чтобы сохранить все банки, матрицы и режимы во внутреннюю энергонезависимую память. Выключение без сохранения вернет к последним сохраненным настройкам.
  • Вверху: верхняя матрица будет точкой сброса при переходе. На это указывает десятичная точка на матричном дисплее. Нажмите кнопку モ Top Set ヤ, чтобы установить верх для текущей выбранной матрицы. Нажмите и удерживайте (Top Clear), чтобы очистить верх, который будет проходить через все 16 матриц.
  • Предел CV: когда светодиод не горит, CV действует как смещение, которое может выходить за пределы верхнего уровня. Когда индикатор горит зеленым (нажмите モ CV Limit ヤ), CV ограничивается верхом, поэтому CV будет обрезан до верхней матрицы.
  • CV устанавливает верх: обозначается красным светом индикатора. Резюме установит верхнюю матрицу. Это позволяет контролировать CV верхней матрицы или CV контролировать длину последовательности. CV больше не будет изменять матрицы в этом режиме.
  • Step Down: когда светодиод не горит, ворота и кнопка Step будут увеличиваться. Когда светодиодный индикатор горит зеленым, ворота и кнопка Step будут понижаться.
  • Gate Rnd: отображается красным светодиодом, Gates (только, но не кнопка шага) выводит случайную матрицу в указанном Top .
  • Шаг: нажатие будет перемещаться по матрицам.
  • Удержание /подчиненное устройство: этот режим указывает на то, что светодиод горит красным, этот режим останавливает любое CV или гейты от увеличения счетчика матрицы. Вы по-прежнему можете перемещаться по матрицам с помощью кнопок, а также изменять режимы.
  • Если Macro Machines Memory Manager подключен через шинную плату, SSM будет прослушивать изменения управления MIDI, и любые полученные сигналы будут изменить матрицы. Когда сигнал получен, SSM полностью подчиняется и может изменять только матрицы и банки с помощью MIDI Control Change.
  • Очистить Mtx: нажатие на него очистит матрицу и все соединения ввода /вывода.
  • Сброс: нажмите и удерживайте, чтобы сбросить счетчик матрицы на 0. Помните, что CV не является частью счетчика и все еще может смещать матрицу, которая выводится.
  • Rnd Mtx: нажатие на это приведет к рандомизации текущая выбранная матрица.
  • Rnd Rcl: нажмите и удерживайте, чтобы загорелся красный светодиод. Когда горит, текущая выбранная матрица будет рандомизирована каждый раз, когда она вызывается с помощью CV, Gate /Step или кнопки Step. Этот режим сохраняется для каждой матрицы.
  • Вход CV: вход CV ослабляется ручкой CV Scale и добавляется к элементу управления CV Offset.
  • Пошаговый ввод: этот вход триггера будет изменять счетчик матрицы в зависимости от режимов, установленных кнопками для каждого банка.
  • Вход сброса: этот вход триггера устанавливает счетчик матрицы на 0 при обратном счете и на F при обратном отсчете.
  • Step и Reset являются входами триггера, обнаруживается нарастающий фронт, и вход должен упасть, прежде чем можно будет обнаружить другой триггер.


Технические характеристики продукта
Максимальная глубина 25 мм
Шасси Модуль
Тип модуля Eurorack
Количество слотов модуля 16 л.с.
Тип коннектора 3,5 мм
Потребляемая мощность + 80 мА /-32 мА


Описание на английском:

Introducing the WMDevices Sequential Switch Matrix: WMD's take on an essential module.

Four inputs can be routed with individual buttons to four outputs. Those routing settings are stored in an array of matrices that can be sequenced or controlled with CV. Preset routing, feedback loops, chop sequences, trigger blasts (with expander), four-bit-wavetable-synthesis, and dramatic controllable mayhem are all possible.

Concept

The Sequential Switch Matrix (SSM) is a four input, four output signal routing system. The digitally controlled analog signal paths allow for a variety of routing control options. The open architecture allows for many uses beyond simple signal routing and unity mixing.

Signal Path

The signal path uses 0.1% resistors and will pass precision pitch or other CV signals with minimal gain and offset errors.

  • Inputs 1 - 4: These inputs accept bipolar +-10 V signals before clipping. Signal level will illuminate the adjacent LED; green for positive voltages, red for negative.
  • Outputs 1 - 4: These outputs (along the bottom) contain the signals from the inputs (summed together) if the routing LED is lit.
  • Comparator: The Compare In input voltage is compared to each output voltage. If the output is higher than the Compare In voltage, the Comp output will be high (10 V gate) for that channel. The blue LED will also be illuminated.
  • DAC 1:2 Out: This output is generated from the status of the first two columns. It is a weighted Digital to Analog conversion. 1-1 is the most significant bit, carrying a weight of 2.5 volts. 2-1 is exactly half that weight (1.25 V). 4-2 is the least significant bit (0.020 V). The two columns provide an 8 bit voltage output that is always present.
Control Scheme
  • BUTTONS OPERATION: Black text for tapping buttons. Red text for push and hold functions. Hold time is about one second. The button will begin toggling after being held more than one second.
  • Routing Buttons: Tapping the routing buttons will toggle its state. If a button is pushed, it will change for that matrix only. Push and hold has no effect on routing buttons.
  • Matrix: The current matrix is displayed on the numerical display. It will read 0-9 then A, B, C, D, E, F to represent the 16 matrices in hexidecimal.
  • Bank: Tapping the Bank button will change banks. LED off is bank 0. Green is bank 1. Red is bank 2. Orange is bank 3. All settings (except for Rnd Rcl) are stored with each bank.
  • Save: Push and hold to save all banks, matrices and modes to the internal non-volatile memory. Powering down without saving will revert to the last saved settings.
  • Top: The top matrix will be the reset point when stepping. It is indicated by the decimal point on the Matrix display. Tap the モTop Setヤ button to set the top to the currently selected matrix. Push and hold (Top Clear) to clear the top, which will step through all 16 matrices.
  • CV Limit: When the LED is off, CV acts as an offset that can go beyond the Top. When the LED is Green (tap モCV Limitヤ), the CV is limited to the top, so the CV will be clipped to the Top Matrix.
  • CV Sets Top: Indicated by the LED being red. The CV will set the top matrix. This allows for CV control of the Top matrix, or CV control over the length of the sequence. CV will no longer change matrices in this mode.
  • Step Down: When the LED is off, gates and the Step button will step up. When the LED is green, gates and the Step button will step down.
  • Gate Rnd: Indicated by the LED being red, Gates (only, not the step button) will output a random matrix within the specified Top.
  • Step: Tapping will step through the matrices.
  • Hold/Slave: Indicated by the LED being red, this mode stops any CV or Gates from incrementing the matrix counter. You can still step through the Matrices with the buttons, as well as change modes.
  • If the Macro Machines Memory Manager is connected through the bus board, the SSM will listen for MIDI Control Changes and any received signals will change matrices. When a signal is received, the SSM will slave completely, and can only change matrices and banks from MIDI Control Change.
  • Clear Mtx: Tapping this will clear the matrix and any I/O connections.
  • Reset: Push and hold to reset the matrix counter to 0. Remember that CV is not part of the counter and can still offset the matrix that is output.
  • Rnd Mtx: Tapping this will randomize the currently selected matrix.
  • Rnd Rcl: Push and hold to light the red LED. When lit, the currently selected matrix will be randomized every time it is recalled via CV, Gate/Step or the Step button. This mode is stored with each matrix.
  • CV Input: The CV input is attenuated by the CV Scale knob, and added to the CV Offset control.
  • Step Input: This Trigger input will step the matrix counter depending on the modes set by the buttons per bank.
  • Reset Input: This Trigger input will set the matrix counter to 0 if counting up, to F if counting down.
  • Step and Reset are trigger inputs, the rising edge is detected, and the input must fall before another trigger can be detected.


Product Specifications
Maximum Depth 25 mm
Chassis Module
Module Type Eurorack
Module Slot Count 16hp
Connector Type 3.5 mm
Power Consumption +80 mA/-32 mA

Спецификации

Размер и вес товара

Длина: 50.0000CM
Ширина: 20.0000CM
Высота: 40.0000CM
Вес: 8.0000KG
