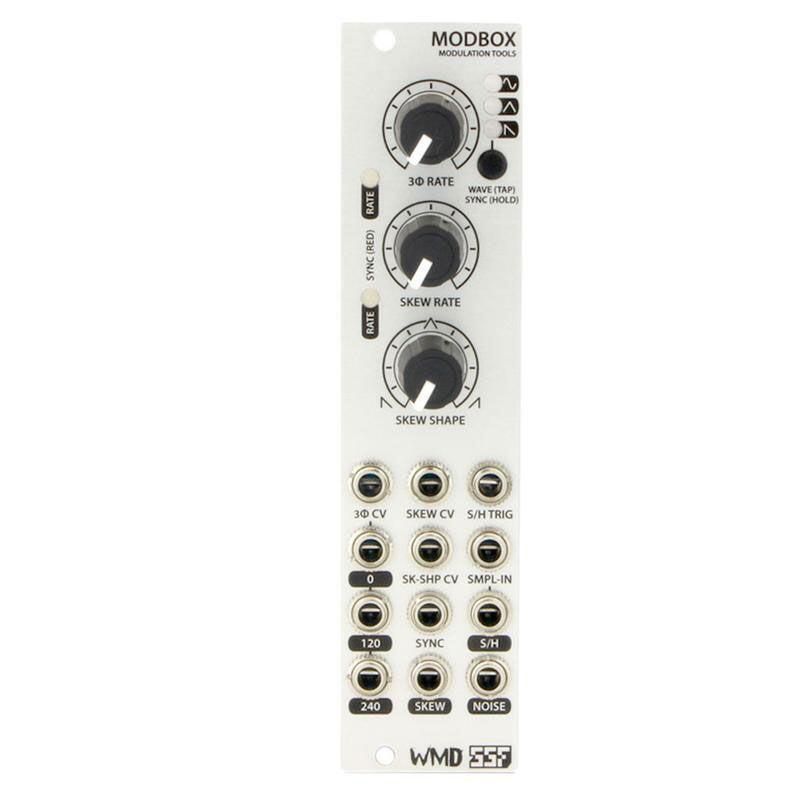

WMD Modbox Tempo Syncable Modulation Source Module

WMD Modbox - это источник модуляции с синхронизацией темпа с трехфазным LFO, CV Skewable LFO, Sample and Hold и генератором белого шума.

LFO 1 - это трехфазный LFO с независимыми выходами для каждой фазы, которые установлены на 0, 120 и 240 градусов. Форму можно переключать между синусом, треугольником и пилой нажатием кнопки.

LFO 2 - это наклонный LFO с тремя формами. Форма LFO может быть плавно изменена от формы Ramp through Triangle до Saw wave. Форму перекоса можно изменить с помощью ручки Skew или CV.

Тактовая частота схемы Sample и Hold нормирована на 2-й LFO, но также может быть синхронизирована извне. Напряжение дискретизации и удержания отсчетов от внутреннего источника белого шума. Также имеется вход для внешнего источника сэмплов. Белый шум также имеет собственный выход для использования с другими модулями и приложениями.

Оба LFO могут быть синхронизированы с внешним источником синхронизации, удерживая кнопку формы волны в течение разного времени. Поскольку они независимы друг от друга, один может быть синхронизирован, в то время как другой бежит свободно, как газель на африканской равнине.

Tempo sync вычисляет время между входящими часами и мгновенно реагирует на каждый новый тактовый импульс. Каждая ручка скорости становится множителем /делителем при включении синхронизации.

• 3? RATE: Управляет скоростью трехфазного LFO. Действует как умножитель /делитель часов, когда часы синхронизируются с умножением справа и делением слева. Разделить /Умножить до 16.
• SKEW RATE: Управляет скоростью наклонного LFO. Действует как умножитель /делитель часов, когда часы синхронизируются с умножением справа и делением слева. Разделить /Умножить до 16.
• SKEW SHAPE: Позволяет изменять форму волны для наклонного LFO с помощью ручки. Становится смещением с CV.
• КНОПКА ФОРМЫ ВОЛНЫ (касание): изменяет форму 3? LFO.

• КНОПКА ФОРМЫ ВОЛНЫ (удерживать): Tempo синхронизирует LFO с внешними часами через вход Sync. Когда светодиод рядом с регулятором RATE горит красным (может выглядеть пурпурным, когда горит синий светодиод), соответствующий LFO синхронизируется.
• 3? CV: Управляет скоростью трехфазного LFO в автономном режиме. Сдвигает фазу вперед и назад по отношению к часам при синхронизации.
• SKEW CV: управляет скоростью наклонного LFO в автономном режиме. Сдвигает фазу вперед и назад по отношению к часам при синхронизации.

• Два независимых LFO с синхронизацией часов
• Схема выборки и хранения
• Генератор белого шума
• Трехфазный LFO с 3 формами и независимыми выходами на 0, 120 и 240 градусов по фазе.
• Наклоняемый LFO с тремя формами волны, управляемый ручкой или CV
• Быстрая и простая синхронизация с внешними часами

The WMD Modbox is a tempo syncable modulation source with a three-phase LFO, CV Skewable LFO, Sample and Hold, and White Noise generator.

LFO 1 is a three-phase LFO with independent outputs for each phase which are set at 0, 120, and 240 degrees. Shape can be switched between Sine, Triangle, and Saw with a push of a button.

LFO 2 is a Skewable LFO with three shapes. The LFO shape can be smoothly changed from a Ramp through Triangle to Saw wave shapes. The skew shape can be changed with the Skew knob or with CV

The Sample and Hold circuit's clock is normalled to the 2nd LFO but can be clocked externally as well. The sample and hold samples voltage from and internal white noise source. There is also an input for an external sample source. White noise has it's own output as well for use with other modules and applications.

Both LFOs can be synced to an external clock source by holding the wave shape button for different lengths of time. As they are independent of each other, one can be synced while the other runs free like a gazelle on an African plain.

Tempo sync calculates the time between incoming clocks and reacts instantly to each new clock pulse. Each rate knob becomes a multiplier/divider when sync is engaged.

• 3? RATE: Controls the speed of the Three-Phase LFO. Acts as a clock Multiplier/Divider when clock synced with multiplications on the right and divisions to the left. Divide/Multiply by up to 16.
• SKEW RATE: Controls the speed of the Skewable LFO. Acts as a clock Multiplier/Divider when clock synced with multiplications on the right and divisions to the left. Divide/Multiply by up to 16.
• SKEW SHAPE: Allows the change of wave shapes for the Skewable LFO with a knob. Becomes an offset with CV.
• WAVE SHAPE BUTTON (tap): Changes the shape of the 3? LFO.

• WAVE SHAPE BUTTON (hold): Tempo sync the LFOs to an external clock via the Sync input. When the LED next to a RATE knob is red (may look purple when the blue LED is on), the respective LFO is clock synced.
• 3? CV: Controls the speed of the Three-Phase LFO when free-running. Shifts phase forward and backward with respect to the clock when synced.
• SKEW CV: Controls the speed of the Skewable LFO when free-running. Shifts phase forward and backward with respect to the clock when synced.

• Two independent, clock syncable LFOs
• Sample and hold circuit
• White noise generator
• Three phase LFO with 3 shapes and independent outputs for 0, 120, and 240 degrees out of phase.
• Skewable LFO with three wave shapes controllable with knob or CV
• Fast and easy syncing with external clocks
